opencv实现标定校准工作
参考https://opencv-python-tutroals.readthedocs.io/en/latest/py_tutorials/py_calib3d/py_calibration/py_calibration.html
和https://blog.csdn.net/hongbin_xu/article/details/78988450

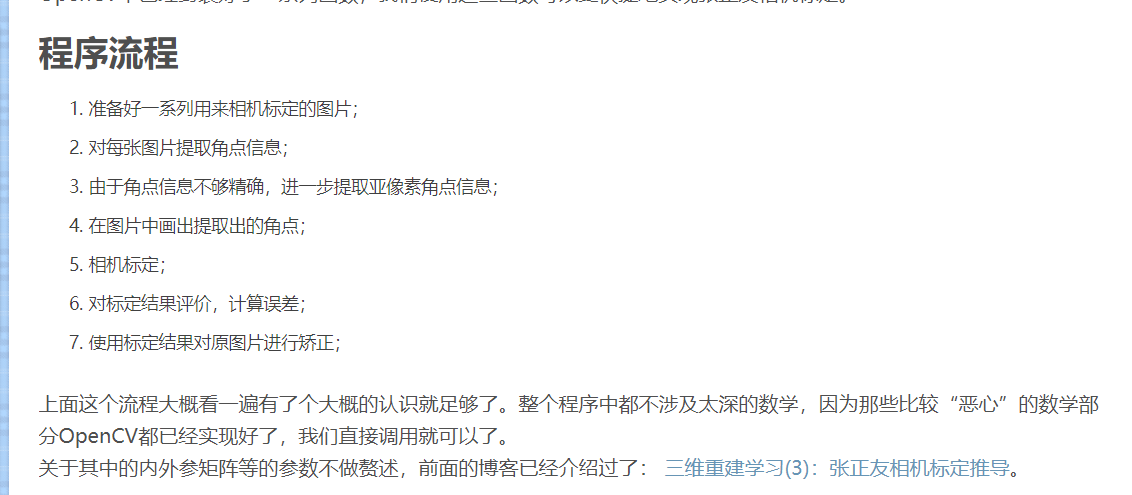

标定图片需要使用标定板在不同位置、不同角度、不同姿态下拍摄。在前面的博客中进行推导时，我们分析得知至少要有3张图片，才能有唯一解。通常以10~20张为佳。
通常都会购买专门的标定板，如果精度要求不高，也可以自己打印。 网上也有别人已经拍好的照片，下面是下载链接：https://pan.baidu.com/s/1mhG3mHU
程序中就直接使用这些现成的图片来测试了，省事。一共有14张图片。

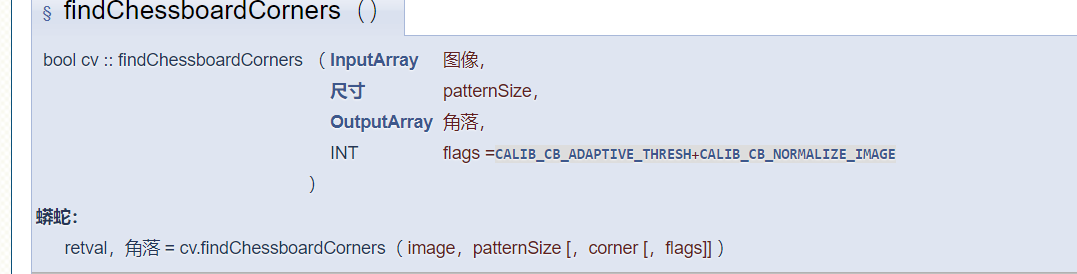

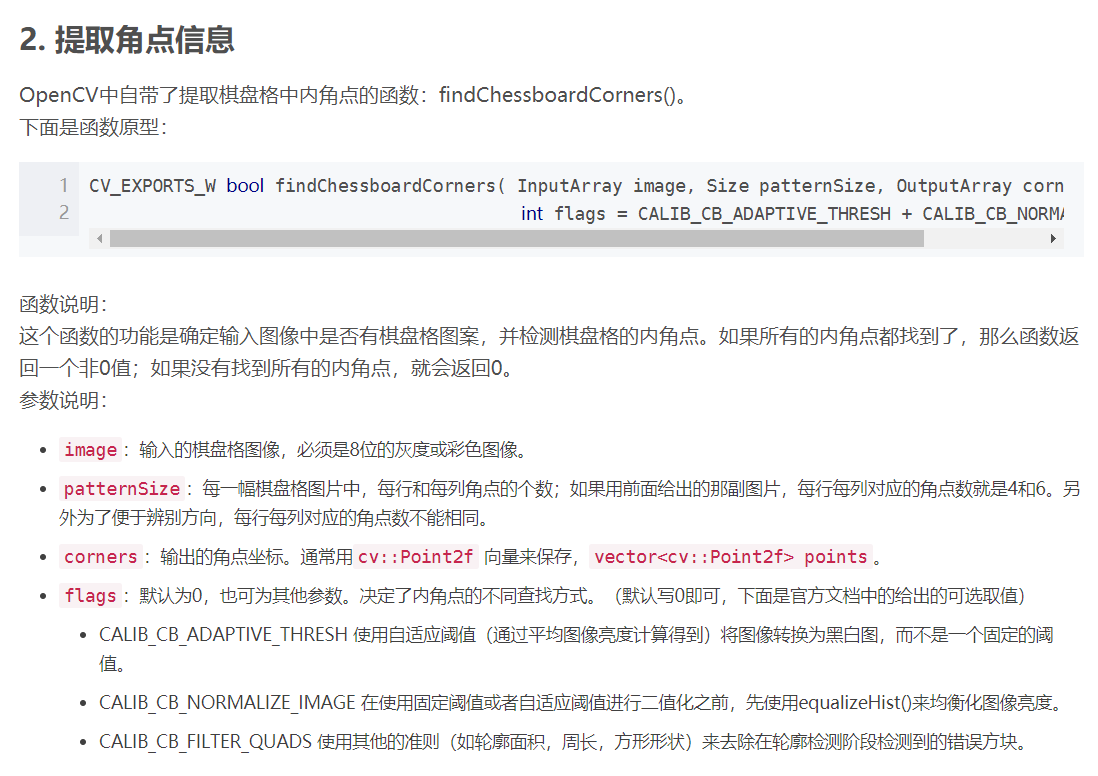

python的格式返回一个ret和corner。
这个我们已经见识过了。

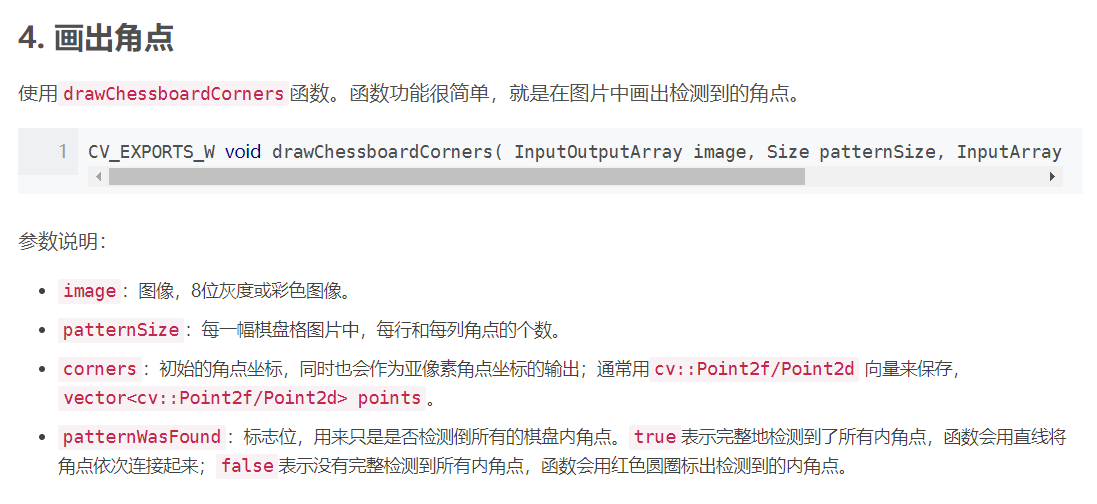

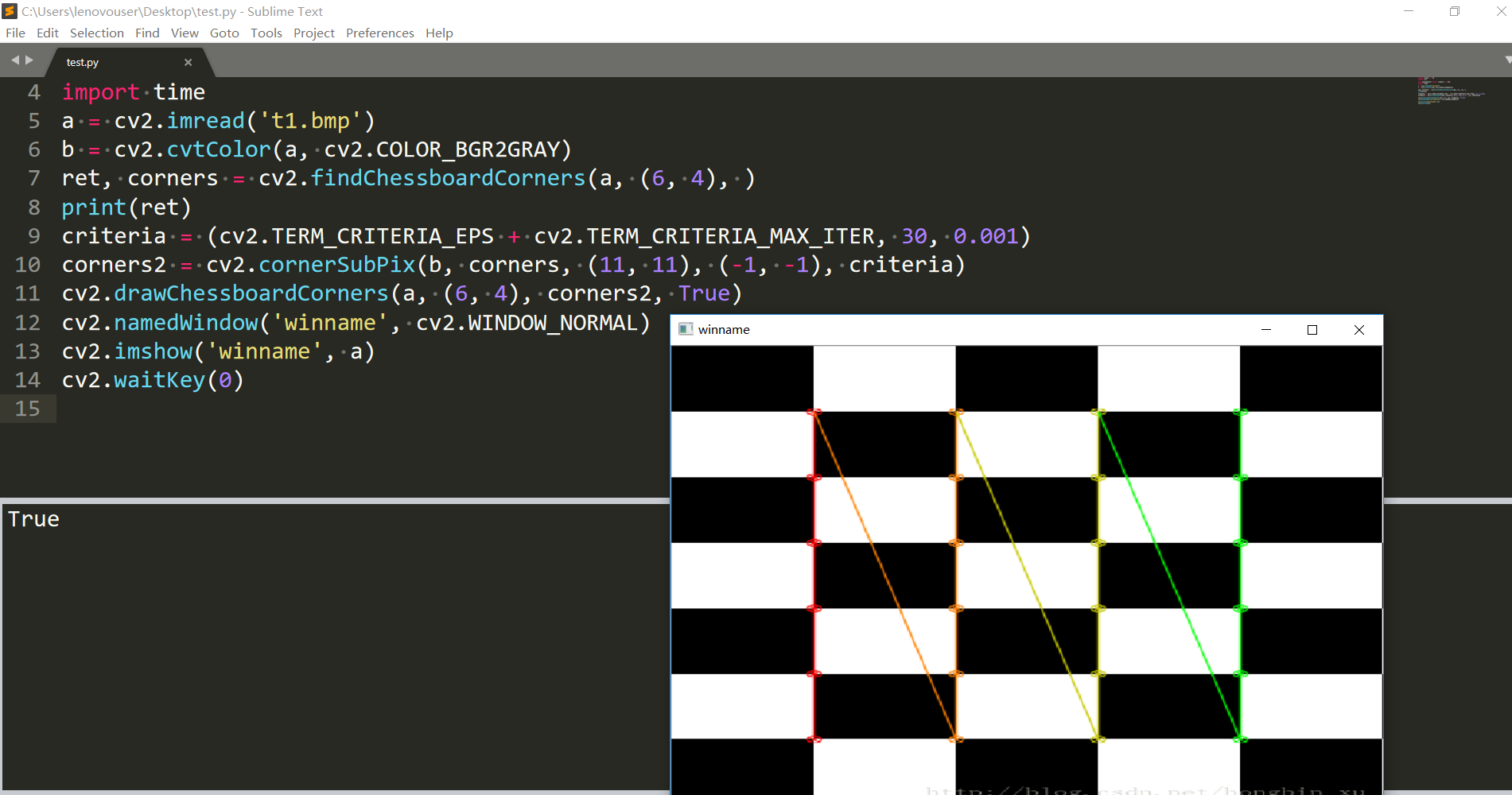

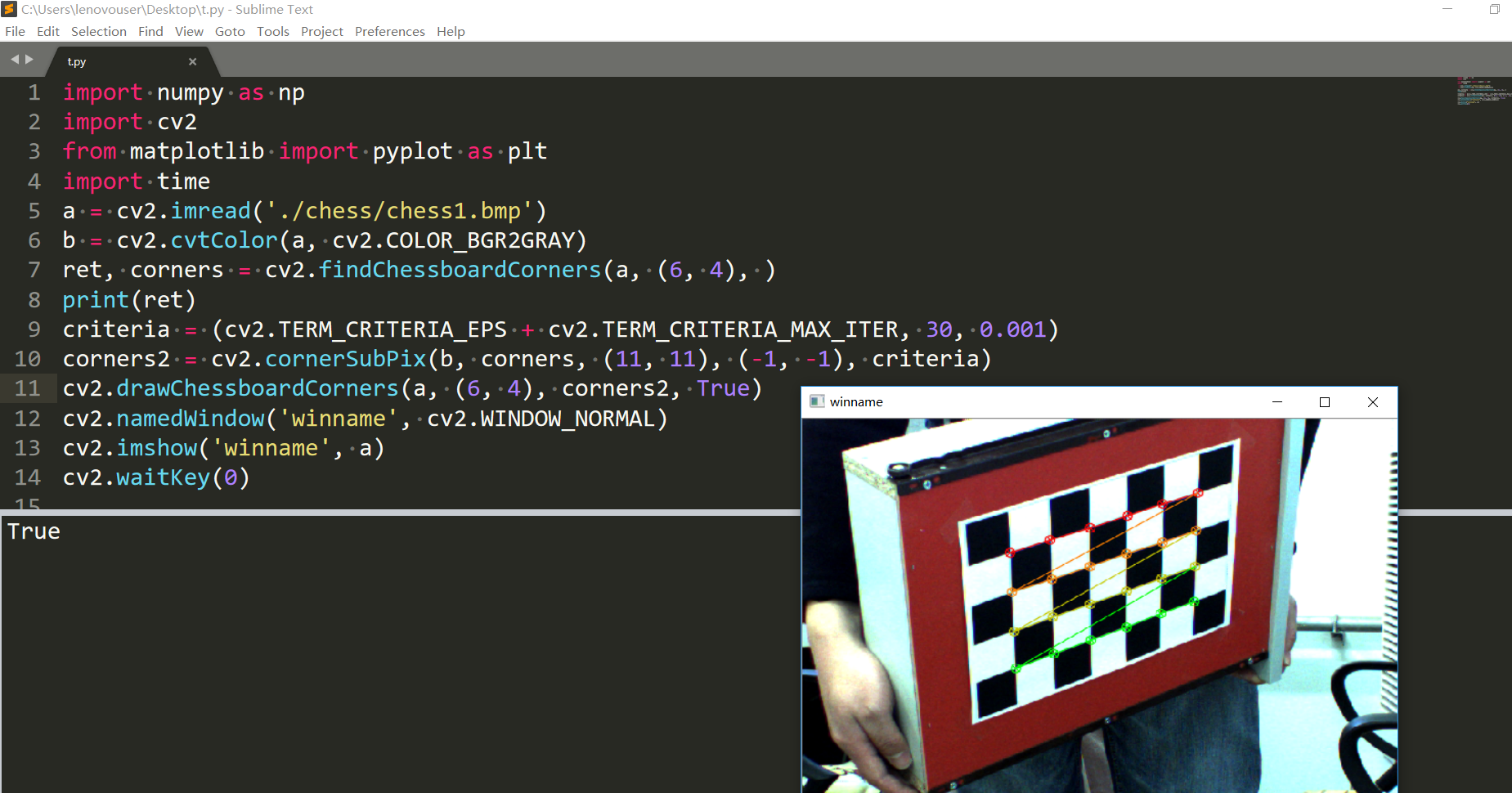

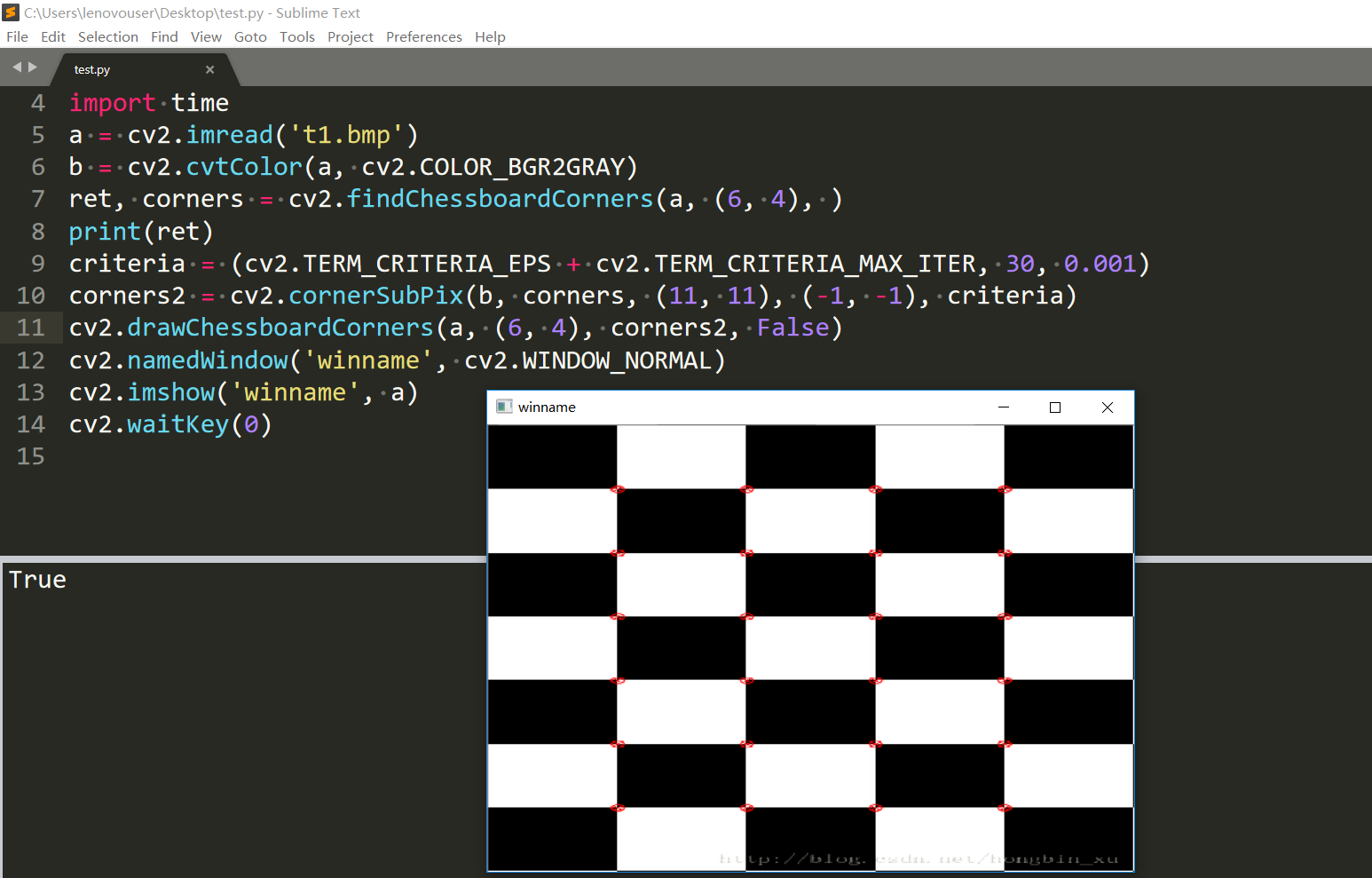

如果patterWasFound是真，就会有连线。

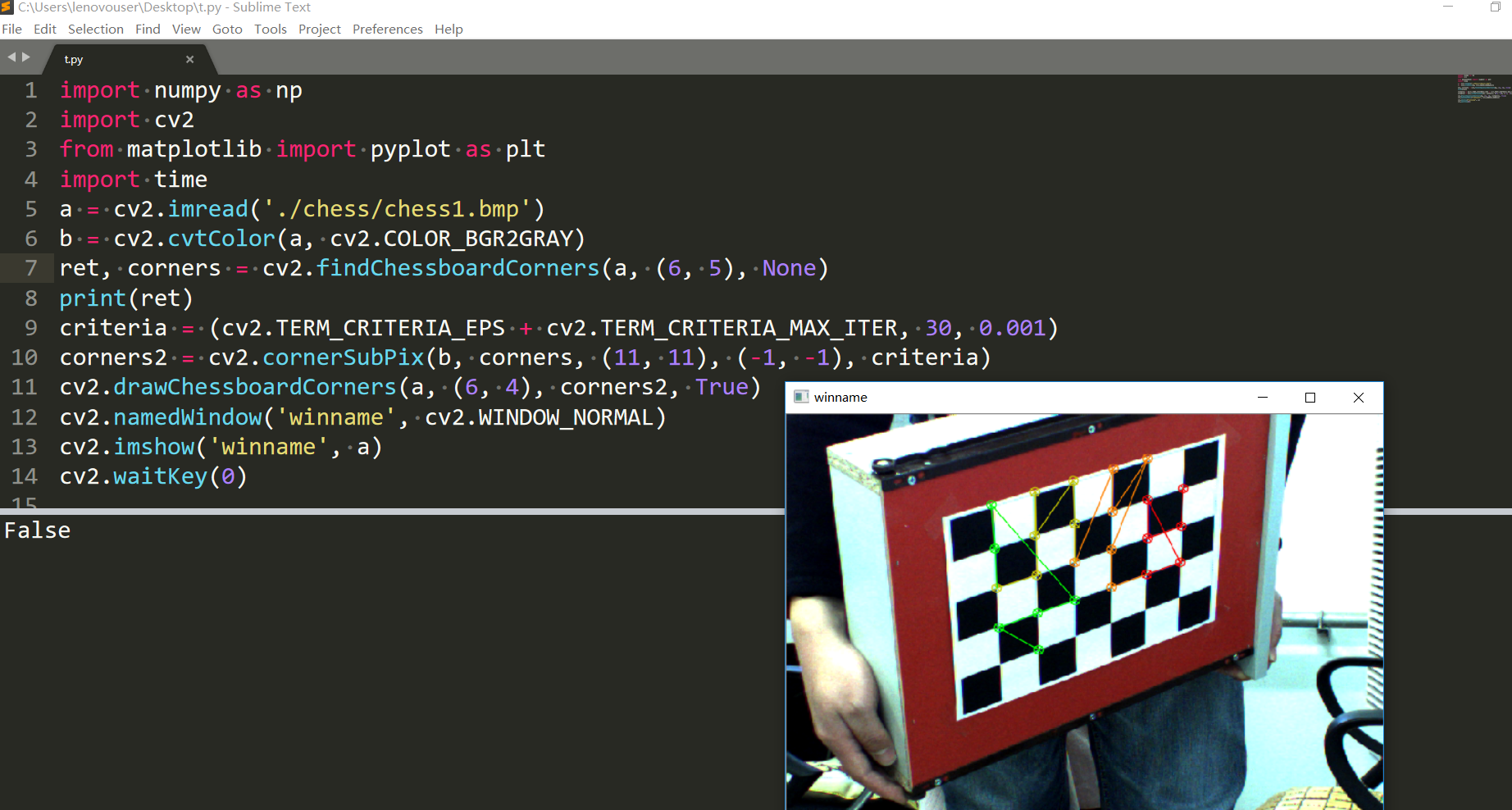

如果是false
就没有连线。这个是又找了一张的测试图，内焦点也还不错。这里我觉得选内角点的时候最好全部选择，上面的(6,4)就是这么选择的，这因为zhe'g棋盘是我们选择的，我们当然是知道横竖有多少个角点了。

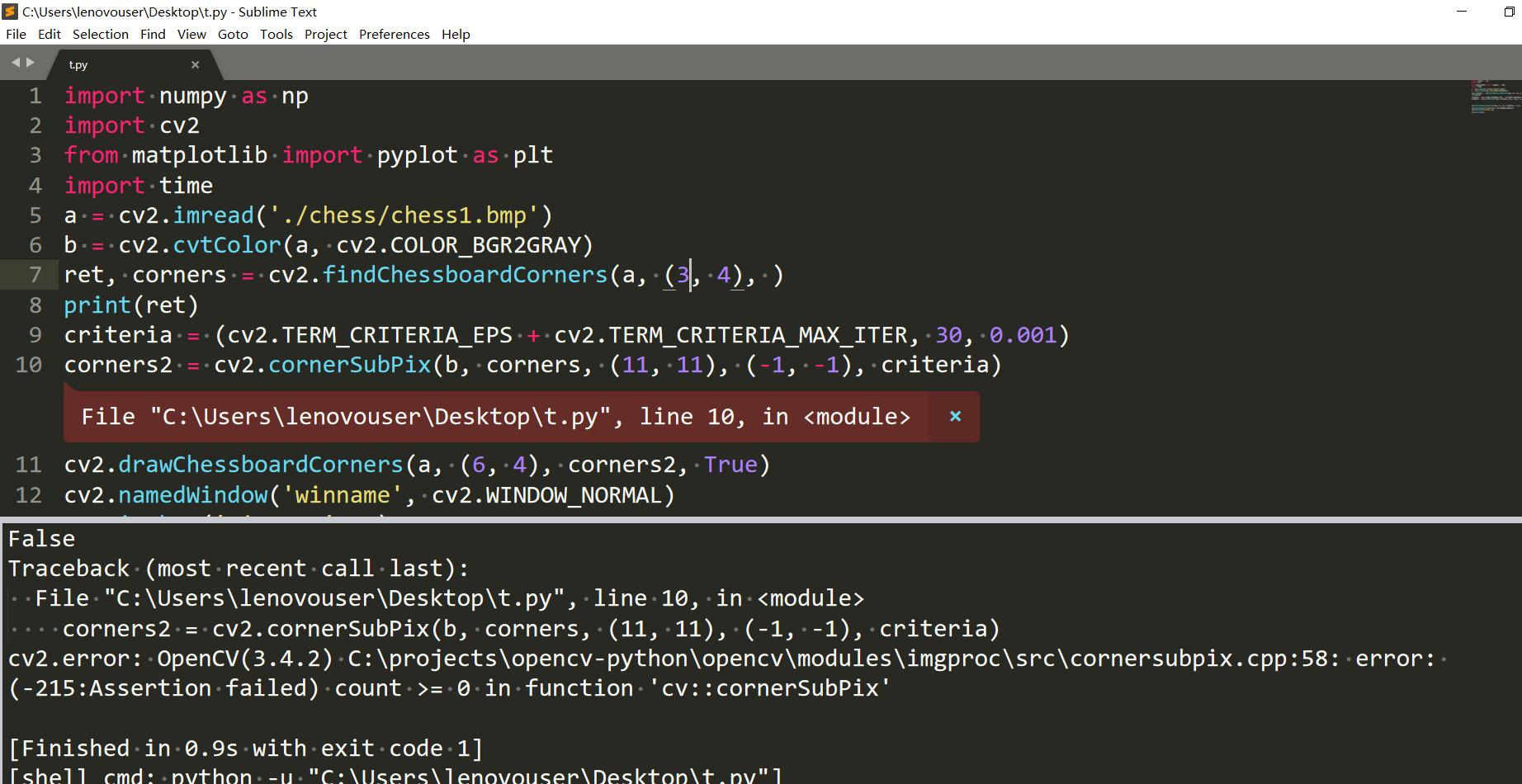

如果选择的不对是会报错的。少了会报错，ret直接就是False。
多给了虽然能画出来图，不过ret也还是false，这个结果还是有问题的。

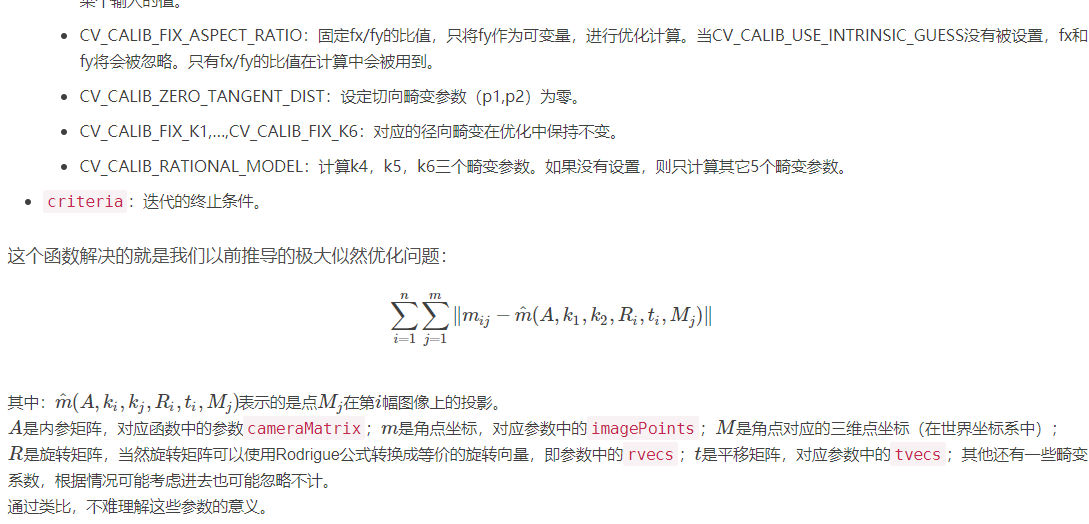

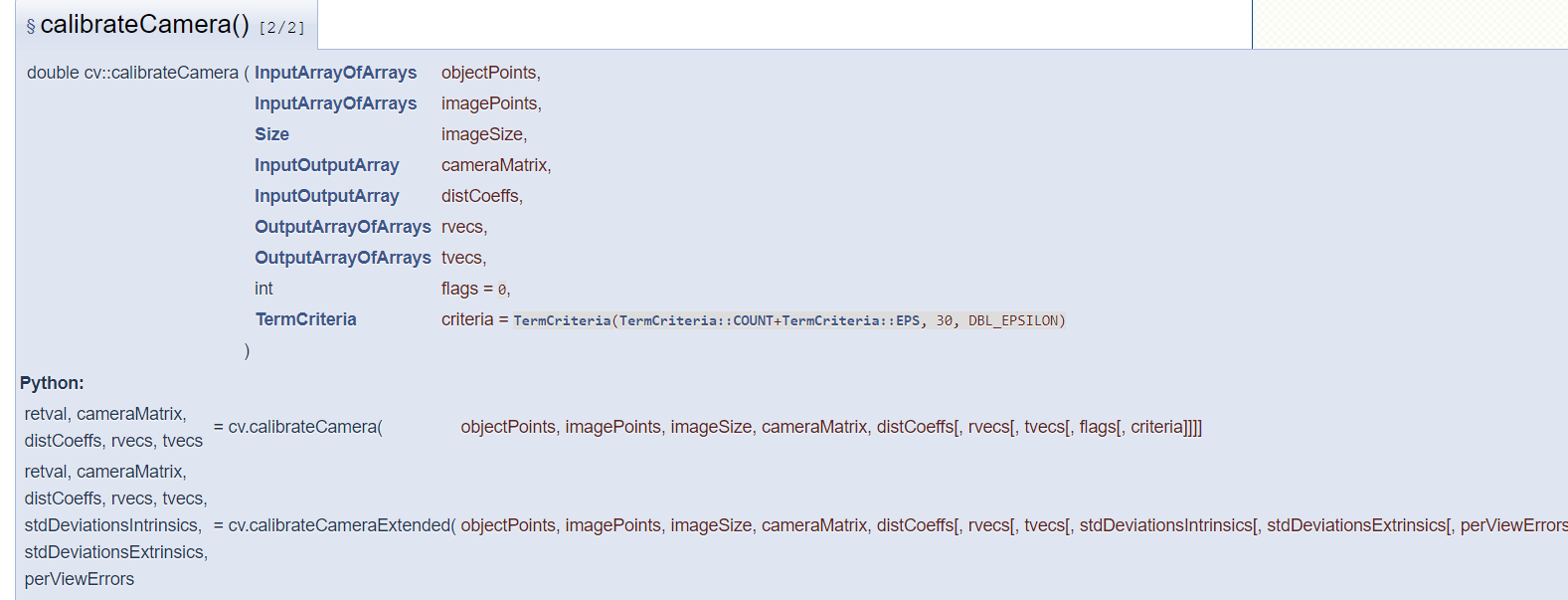

函数：

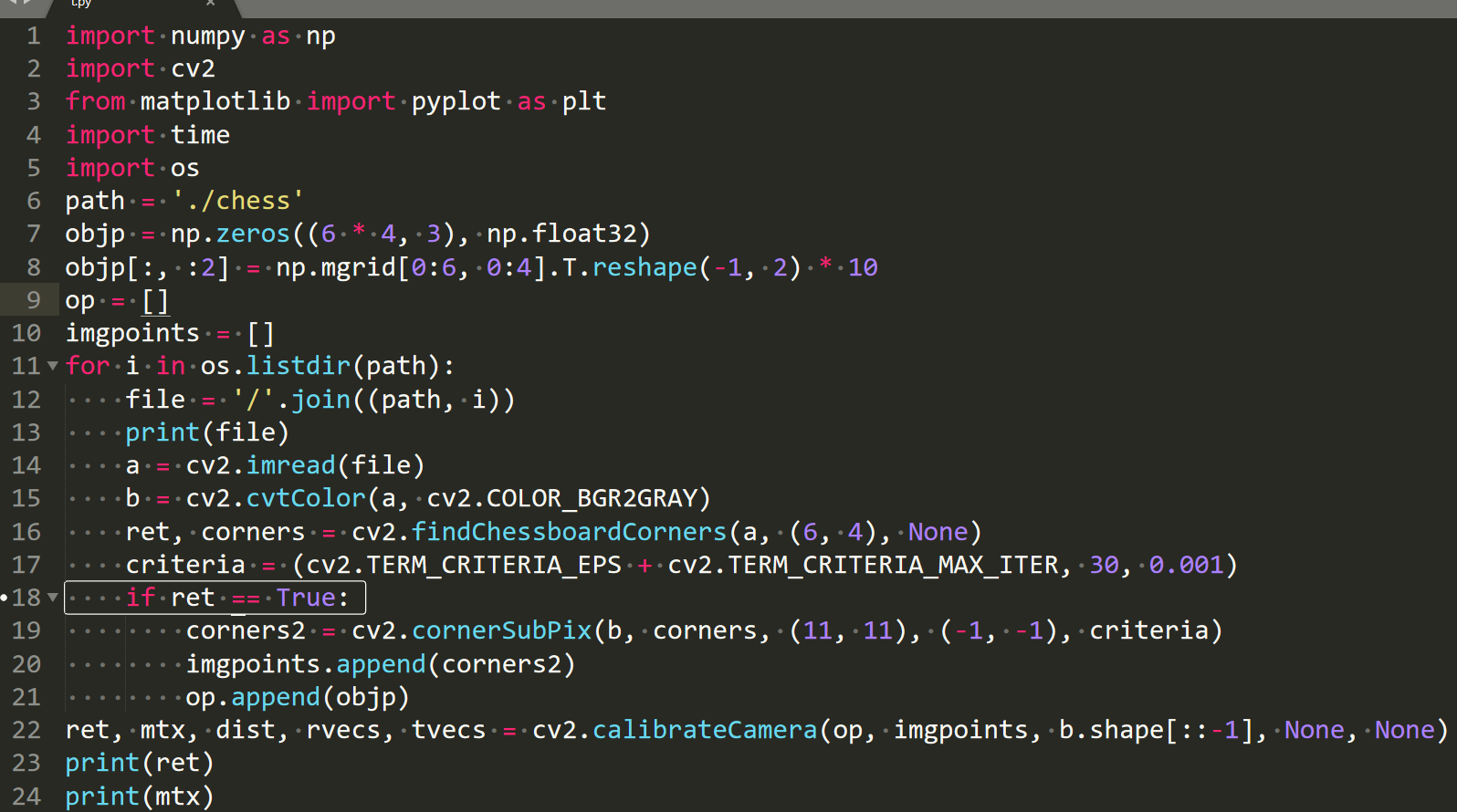

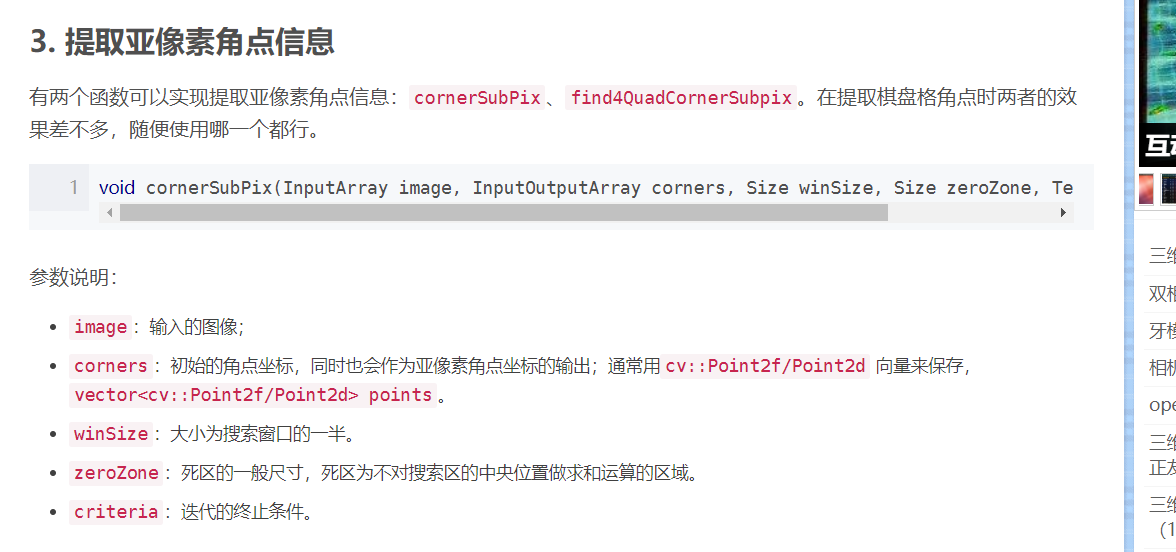

objectponit我们只需要给世界坐标系的X,Y的坐标，因为Z=0。imagePoints就是像素坐标系中角点的坐标。flags里面是标定的一些算法，LM方法其实是一种非最小二乘法。

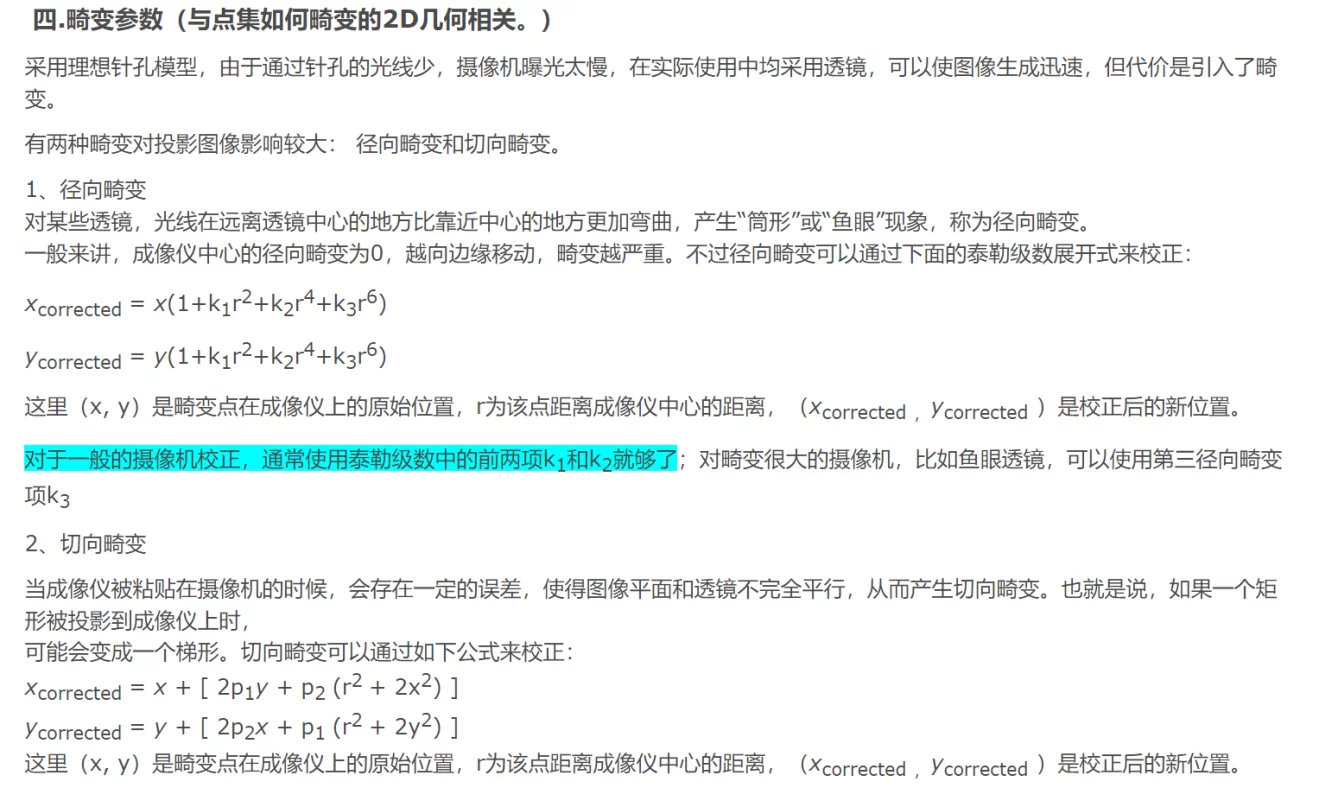

上一讲提出的问题我在这里其实还是有一定的疑问，就是k1,k2的初值是如何确定的？
其实我们可以不用知道未畸变的棋盘是什么样的，只用4个在一条直线上的点就可以了。因为棋盘在一条直线上的点的间距应该是一样的，就根据这一点列方程。

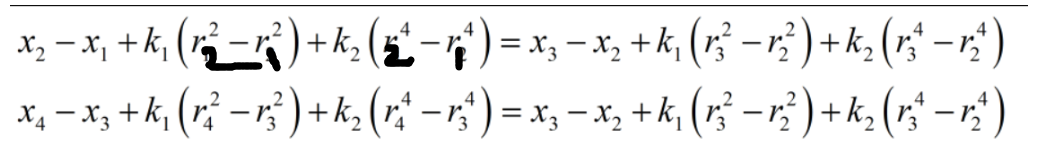

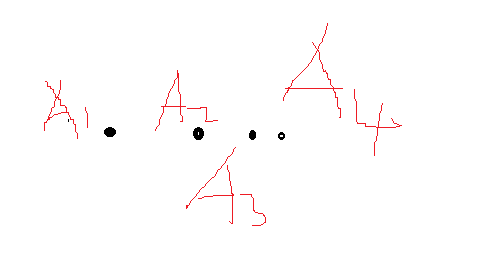

假设有上面4个点，Ai对应的点是(xi,yi)，离主点的距离是ri，这些我们都可以知道。那么我们就可以列方程了，每三个点可以一个方程：

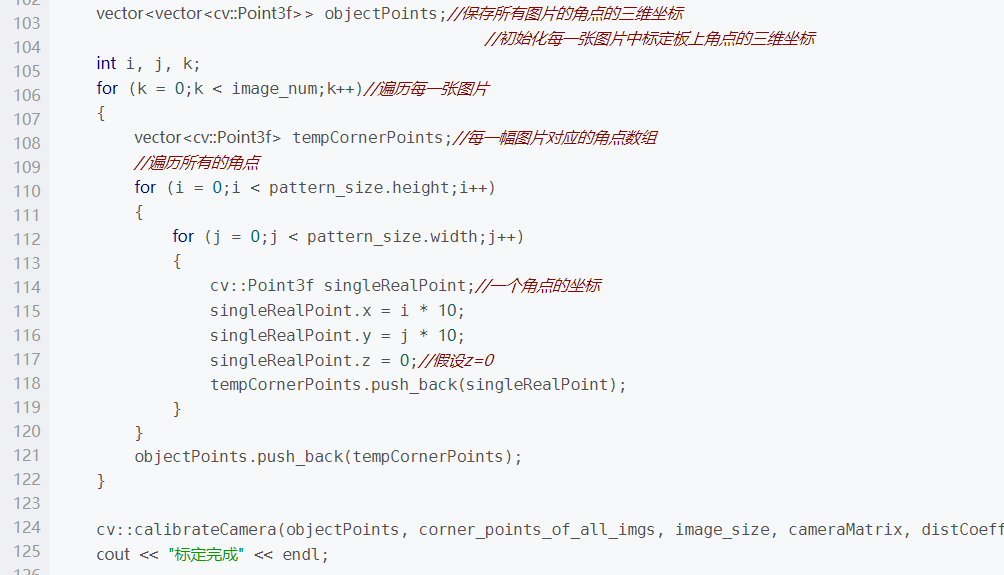

关于y也可以列方程，不过那个和x的系数一样，因为都是ri^2的差或者说和x列的方程是齐次的。这样就可以解出k1,k2。不过可能每张图我们可能不止四个点，而且不止一张图，这个时候我们就用最小二乘法求k1,k2了。这里我们解决了如何求k1,k2初值的问题，后面还是要进行极大似然估计，但是这个初值对于LM算法还是比较重要的。我们如果要标定还需要考虑抑恶个问题，就是棋盘坐标在世界坐标系的坐标，Z坐标是0我们知道了。其它坐标我们如何确定呢？我们就随便定咯，这里我们知道的是棋盘的方格是10*10的。
那么：
mgrid是meshgrid的缩写。是生成坐标网格，输入的参数是坐标范围，得到的网格的点坐标。

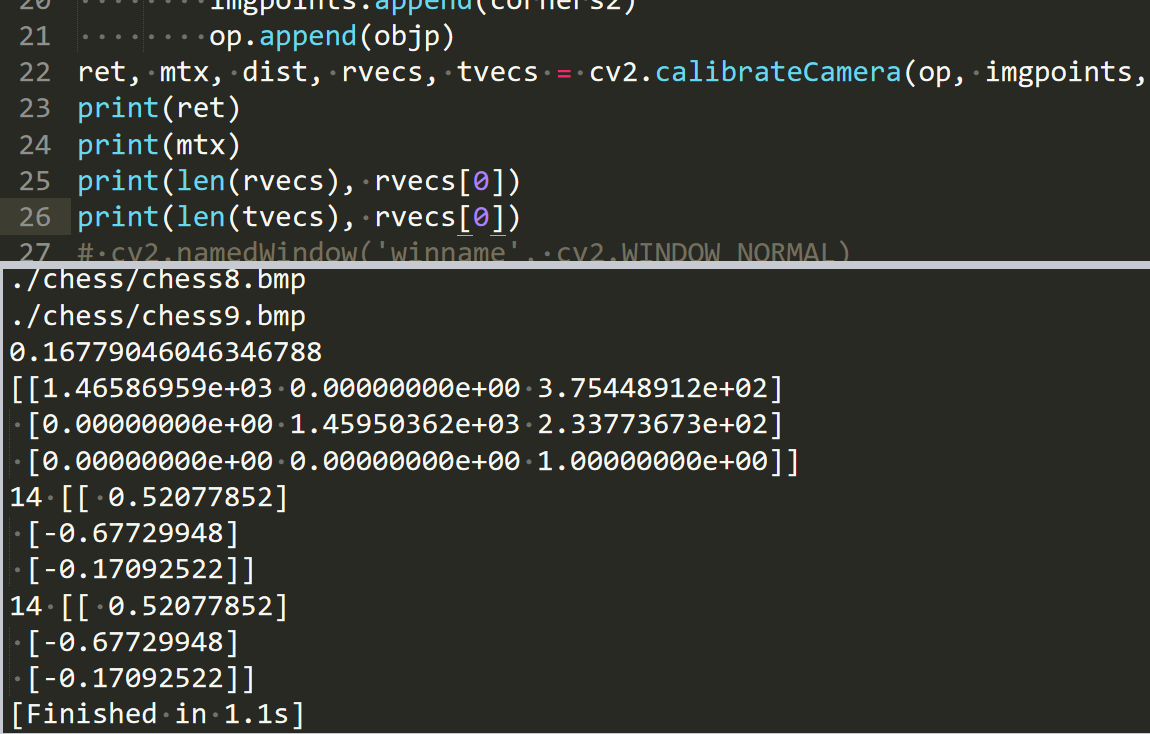

这个ret据说就是极大似然函数的那个最小值。
mtx是内参矩阵，我们看到c=0。
这个旋转用的的旋转向量的形式，因为用了14张图，所以有14组外参数。

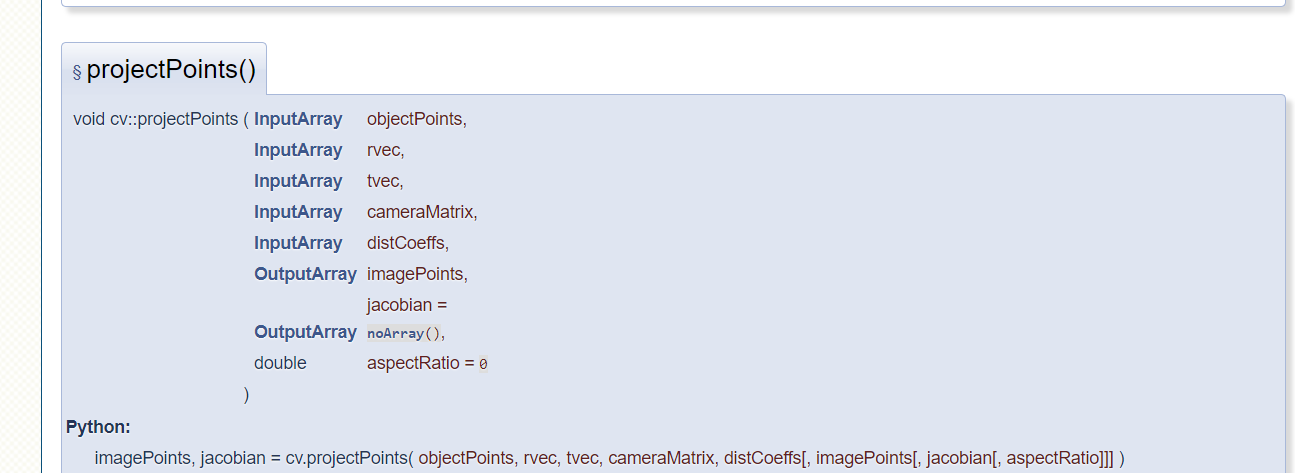

这个是把世界坐标系投影到像素坐标系，因为其实是求解一个非线性最小二乘，误差函数不可能是0的，所以肯定会有一些偏差的。

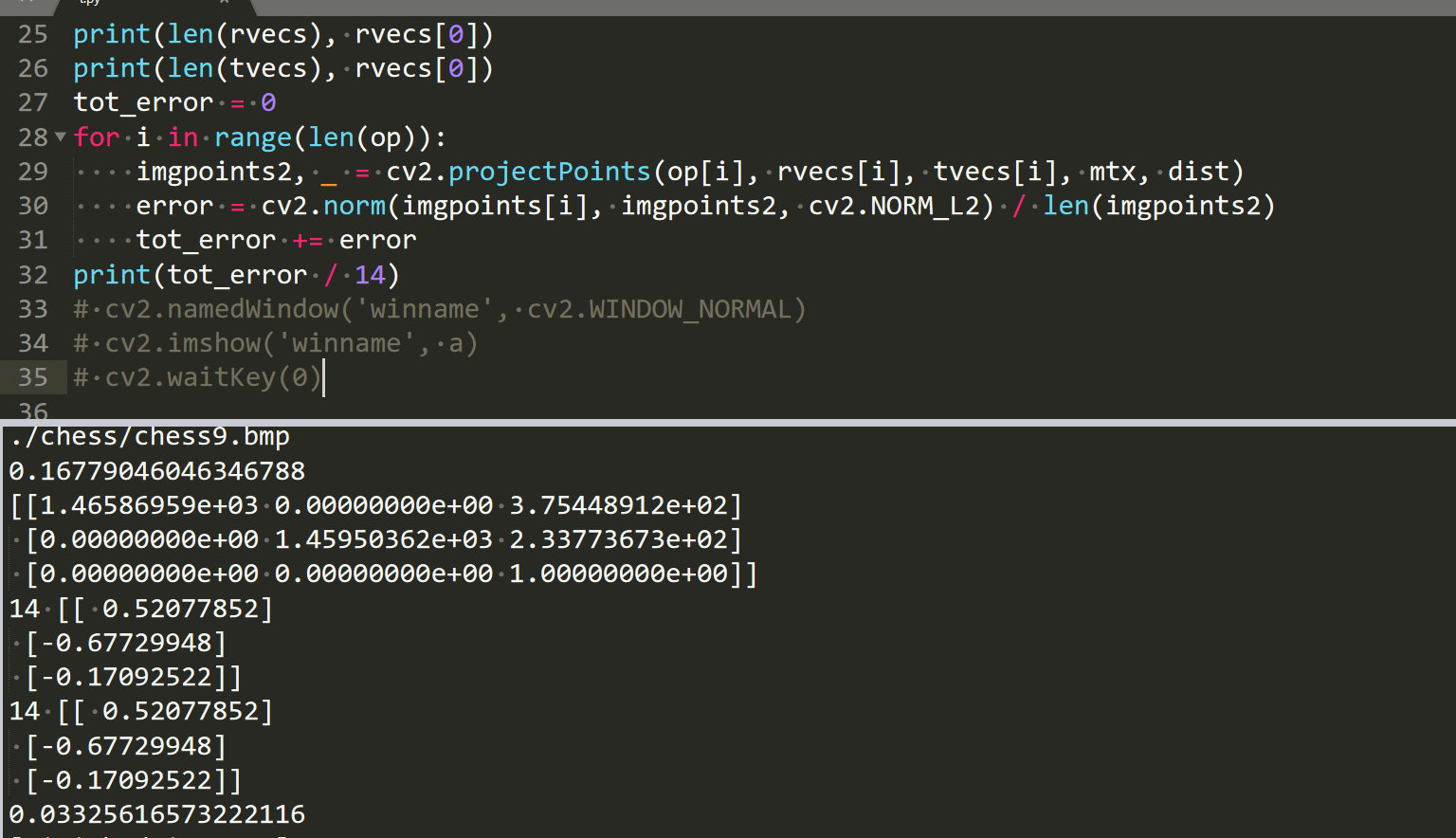

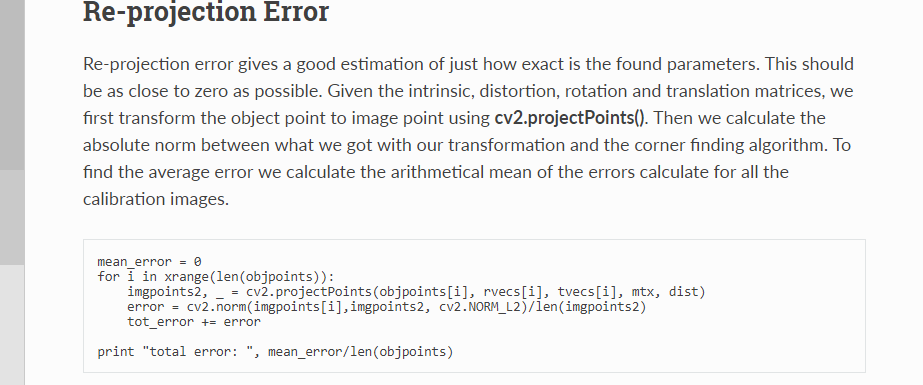

这个计算出来之后，可以计算一下平均平方误差， CV2 . norm ( imgpoints [ i ], imgpoints2 , CV2 . NORM_L2 ) / len ( imgpoints2 )，这个误差也可以叫做重投影误差，这个是评价相机标定结果的一个指标。

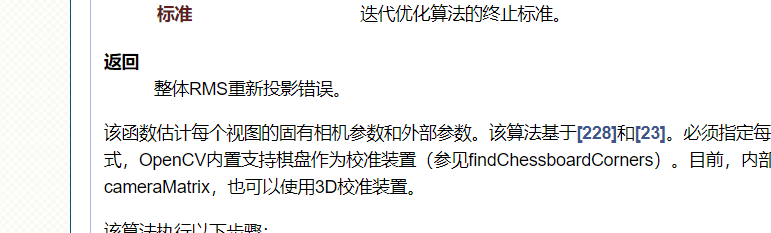

结果是0.033，这个结果看起来还是不错的。上面是完成标定工作了，并且还对标定结果作出了评价。据官方文档说，这个ret也可以是一个指标。

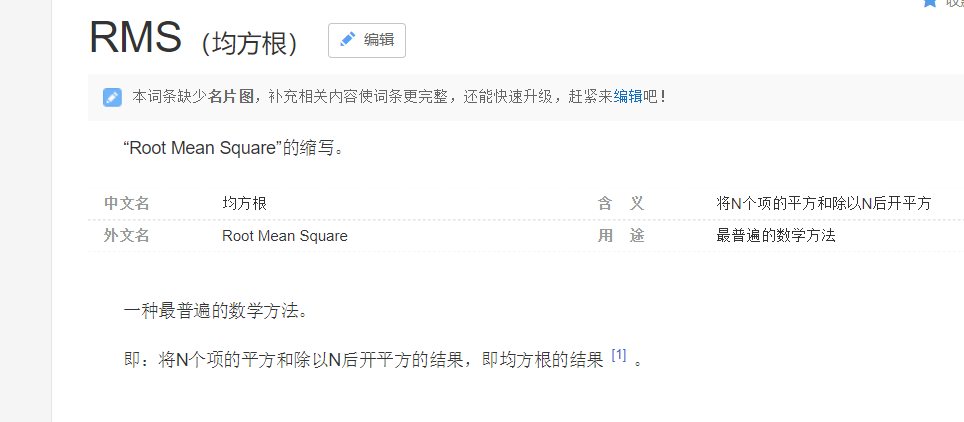

RMS就是

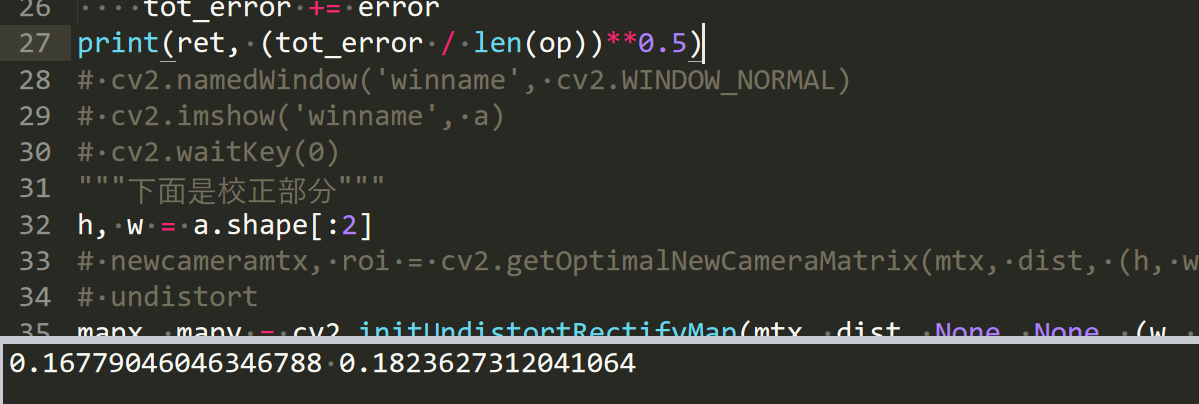

不过还是有点不太一样，但是差的很少，一个是0.16，一个是0.18。

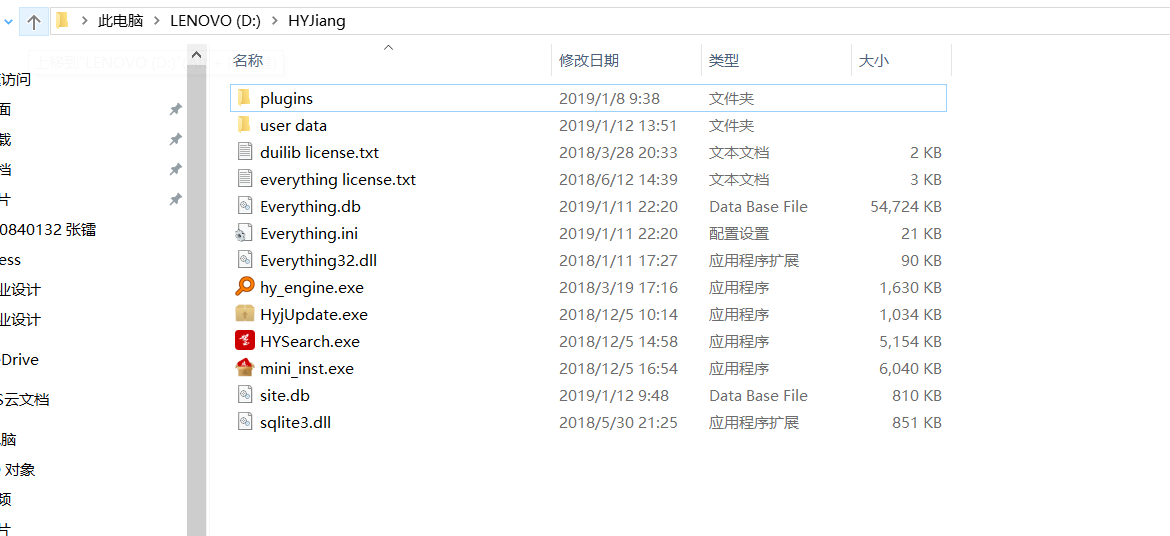

下面介绍一个模块，叫做glob。参考https://blog.csdn.net/u010472607/article/details/76857493/
需要注意的是这个不会迭代查找，它不会去子文件夹中继续查找。
这种通配符的用法就是*代表任意个（很多个）任意字符而?代表一个字符。
我没有觉得iglob有什么存在的必要。关于查找文件，我们在学习python的时候就已经将结果如何去查找某一个类型的文件，后来我们又学了正则表达式，就可以不仅仅是查找某种类型的文件了，那个时候我们学的是可以递归查找的。
opencv校正图像
undistortion就是去畸变的意思，distortion是畸变的意思。

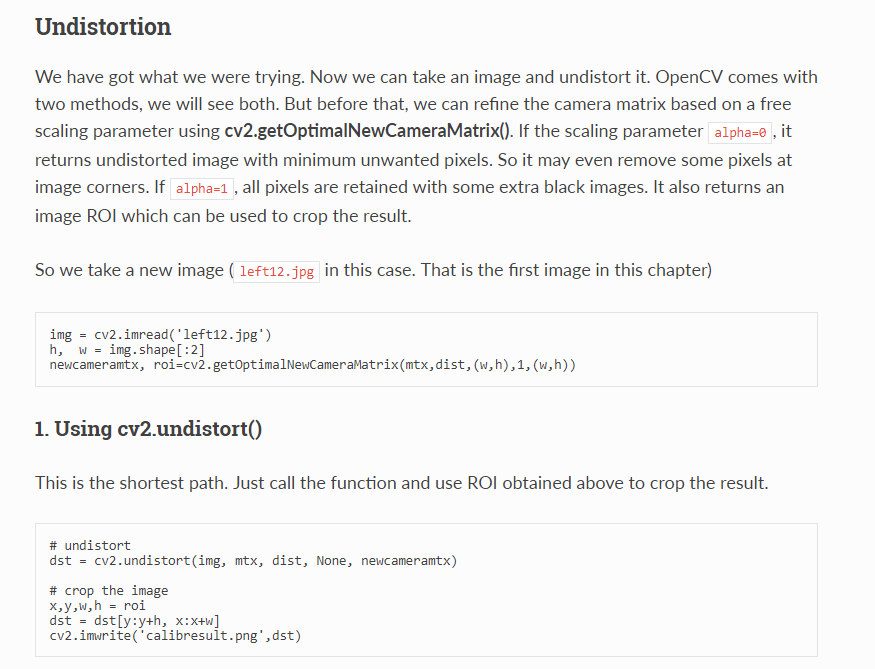

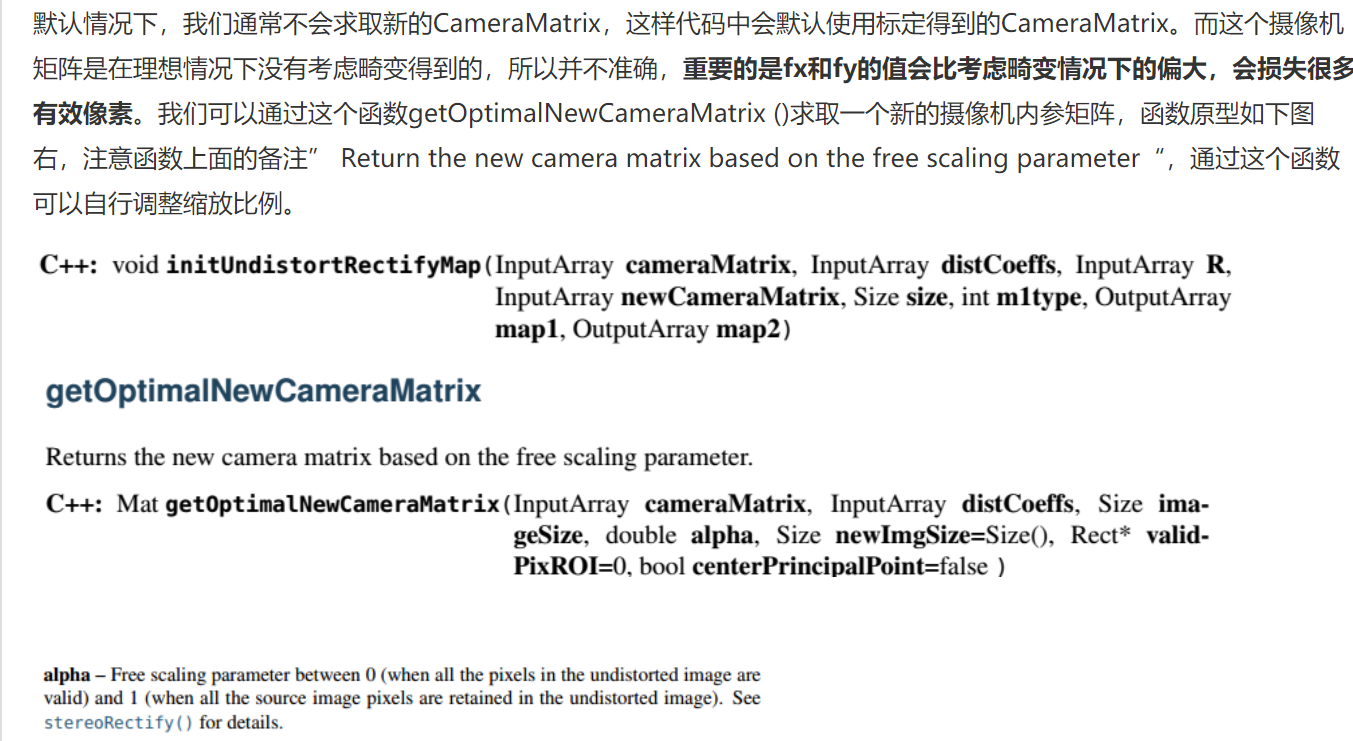

上面我们已经完成了标定工作，但是没有对图片进行校正，下面我们要做的事校正工作。opencv有两个函数可以校正图像。我们下面都会看到，在那之前，我们可以用 CV2 .getOptimalNew优化一下相机内参数矩阵，我觉得这一步做的就是把畸变的形式和相机内矩阵的形式结合一下，得出一个新的相机内参矩阵。还参考了：https://www.cnblogs.com/riddick/p/6711263.html

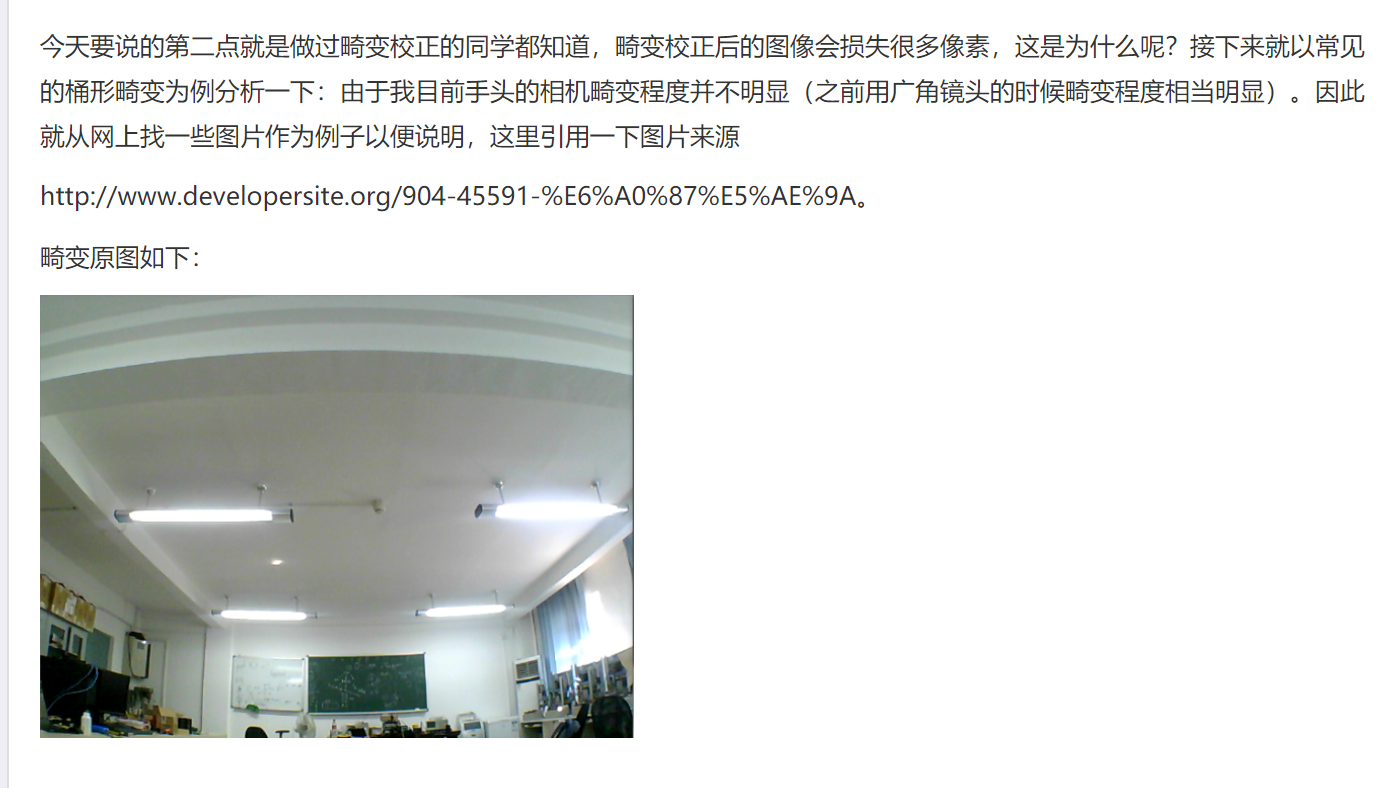

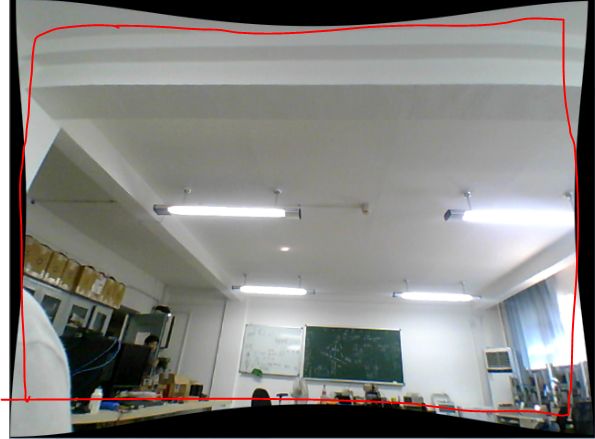

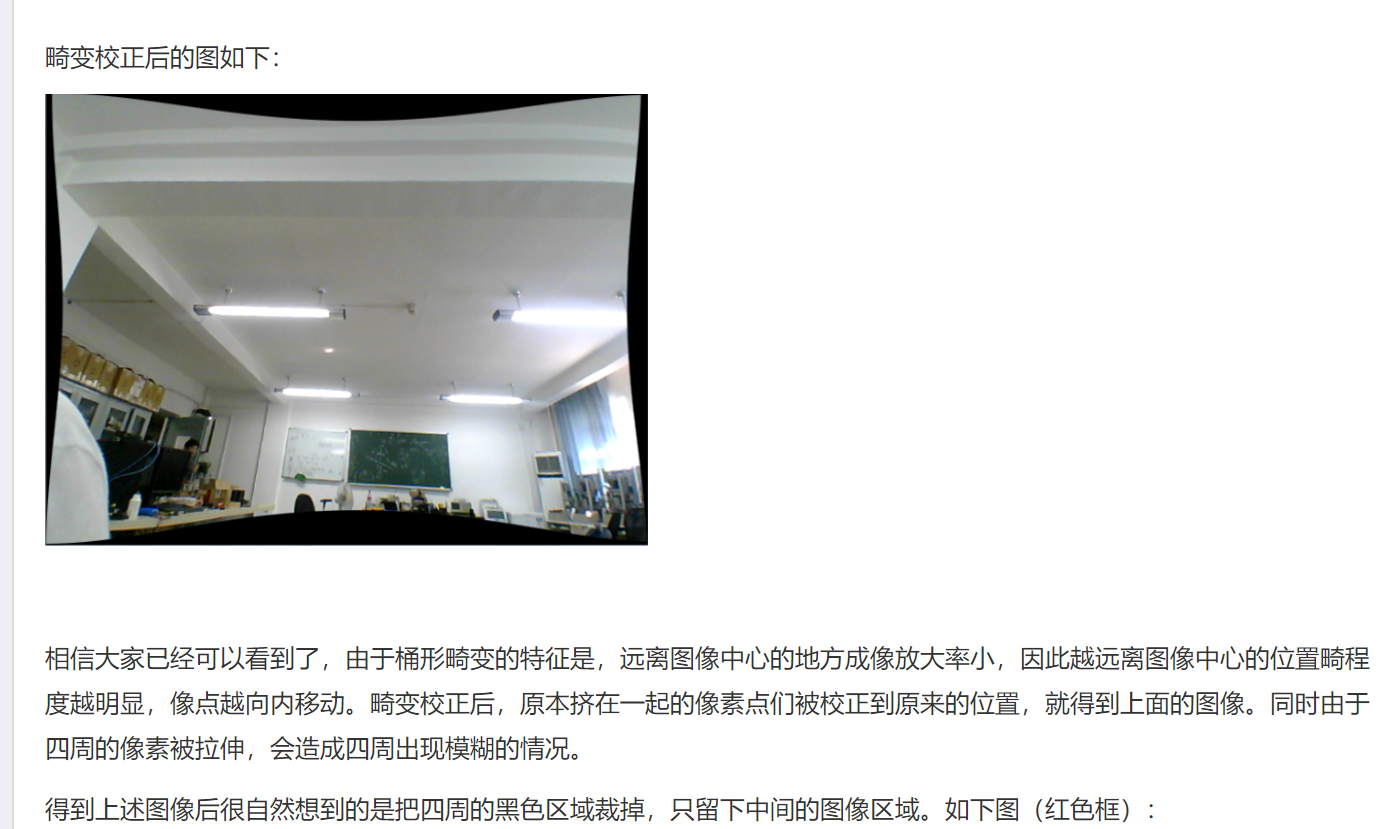

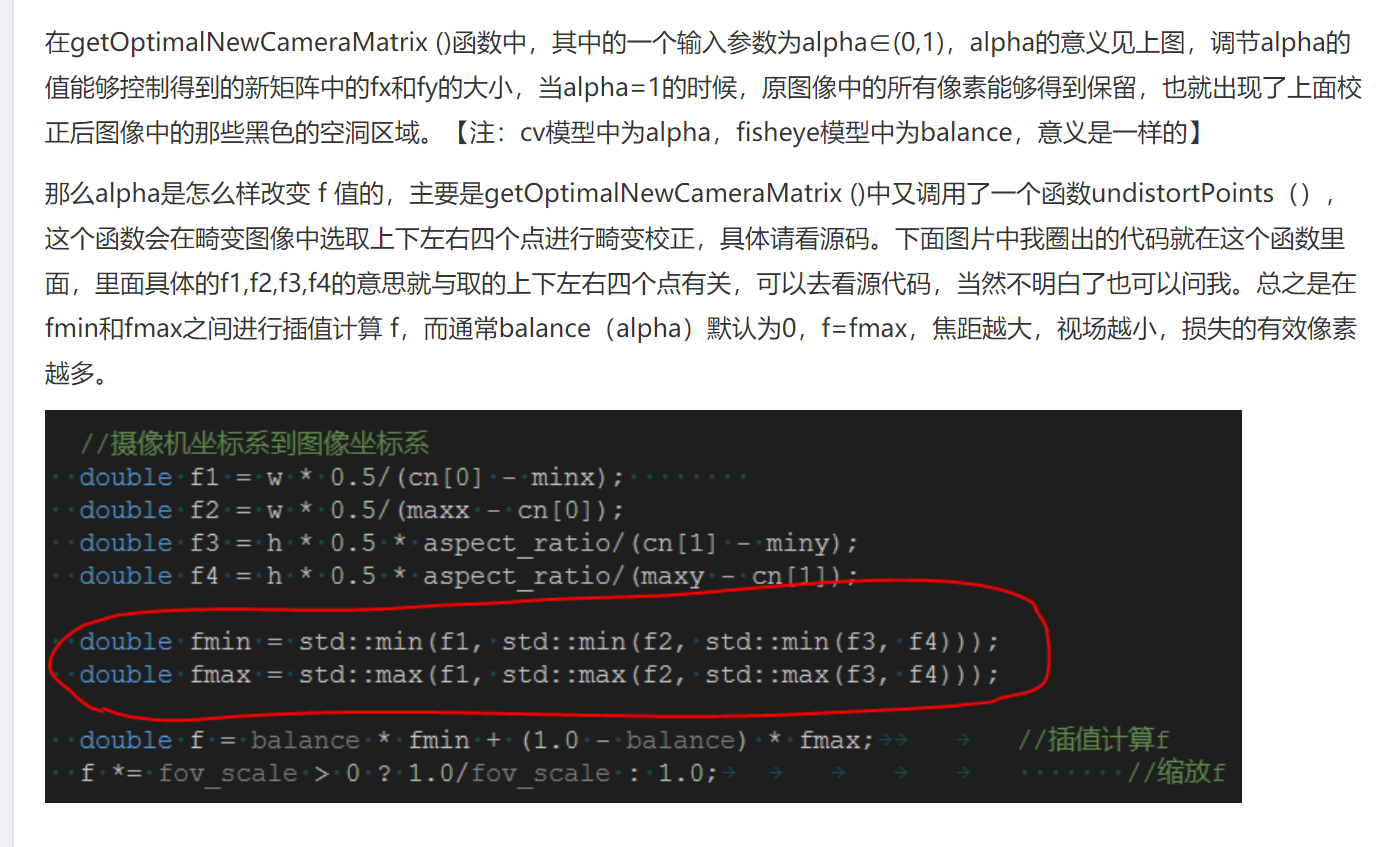

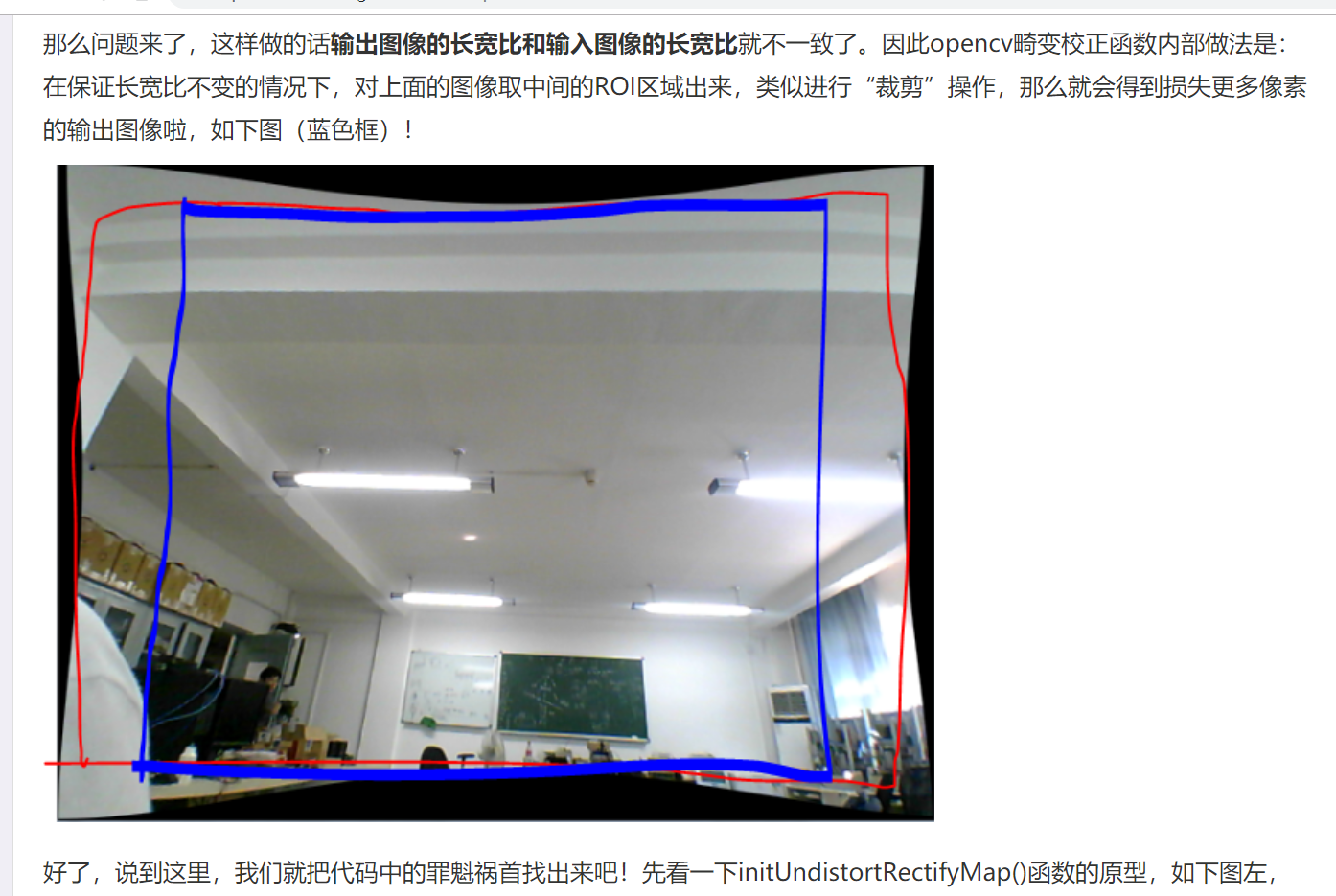

也就是调整alhpa的值主要还是为了调整显示范围，也就是ROI。
cameraMatrix是上面张氏标定得出的相机内参矩阵，distCoeffs是畸变向量，ImageSize是原始输入图像的大小，alpha就是调整输出图像区域的一个值，如果为0，就只会保留校正后的像素，如果为1，就会保留所有像素，就会出现那些黑色区域。validPixROi是校正后比较好的区域的一个矩形参数。centerPrincipalPoint，这个参数说的是是否要把主点移动到图像平面中心。

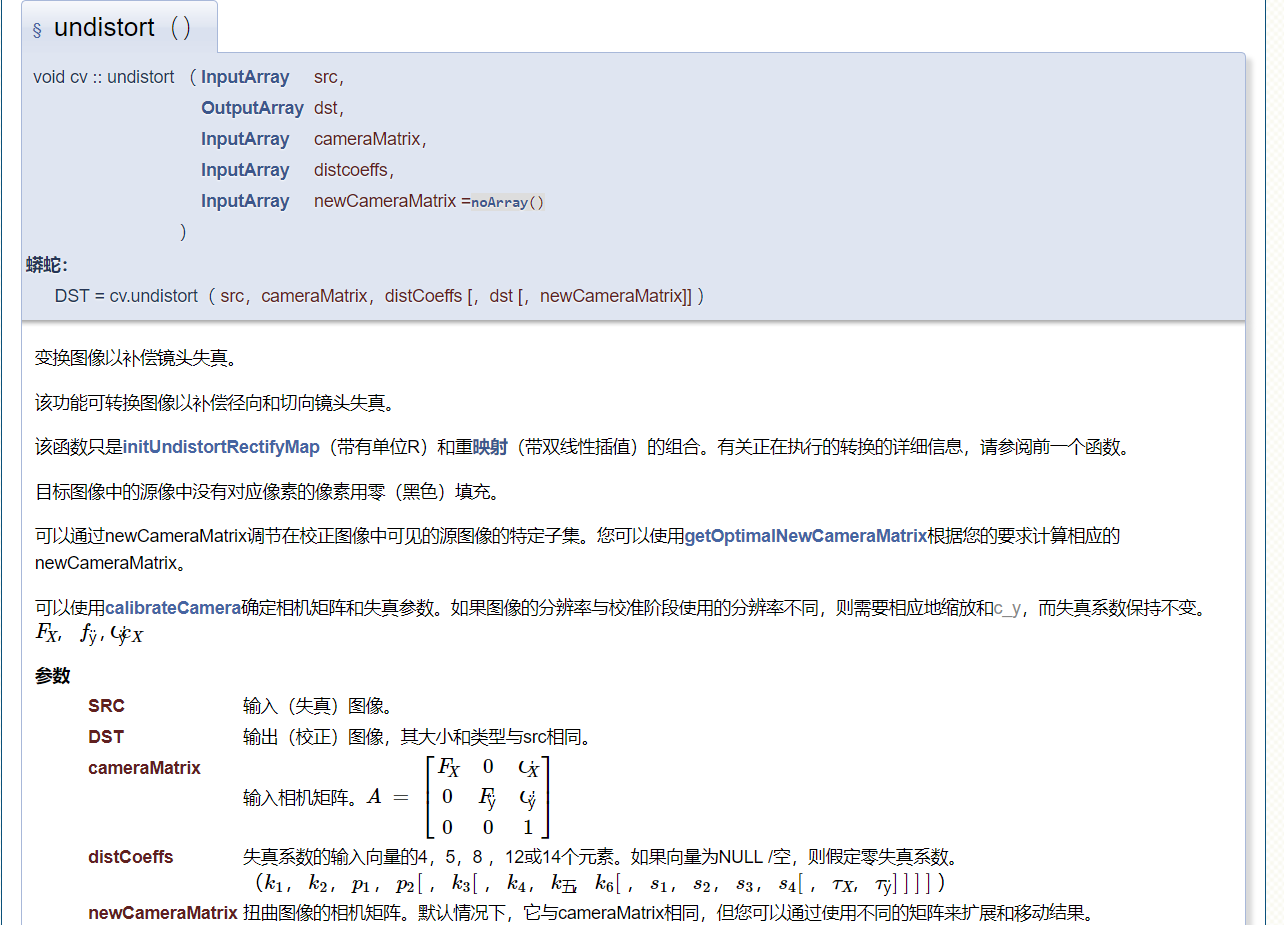

undistort是校正的函数。
其实我们上面的失真向量里面的值都比较小。

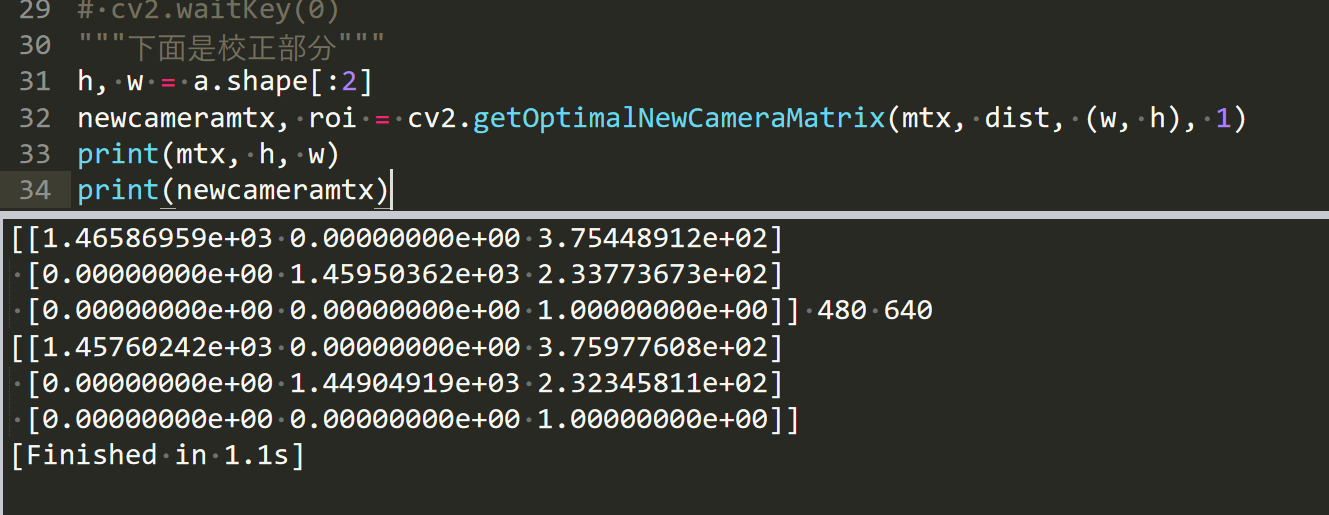

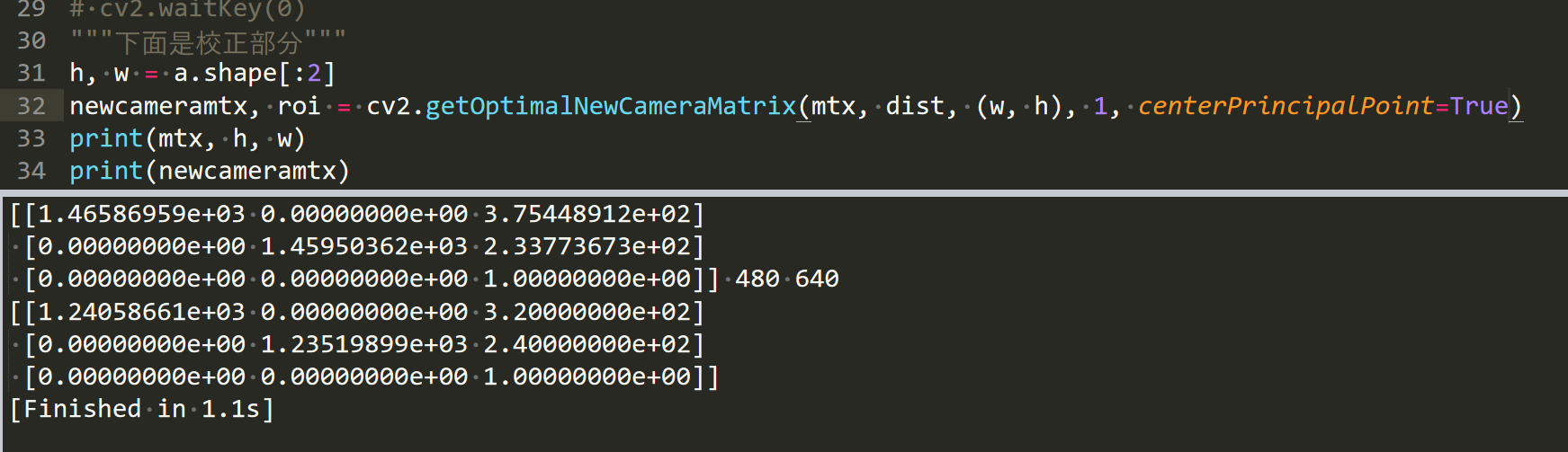

校正的时候为什么需要用到相机内参矩阵呢？因为计算r的时候是计算和主点的距离，所以需要用到内参数的u0和v0参数。我们来试一试。
其实这两个矩阵差别不大，主要还是我们的畸变向量的值都比较小，这个主点也不是正好在中间。
这个应该能看懂什么意思。
由于我们的畸变向量的参数都很小。基本上看不出来什么区别。
如果不用这个getOptimalNewCameraMatrix呢？
还是因为我这个图片基本上畸变很小，看不出来。

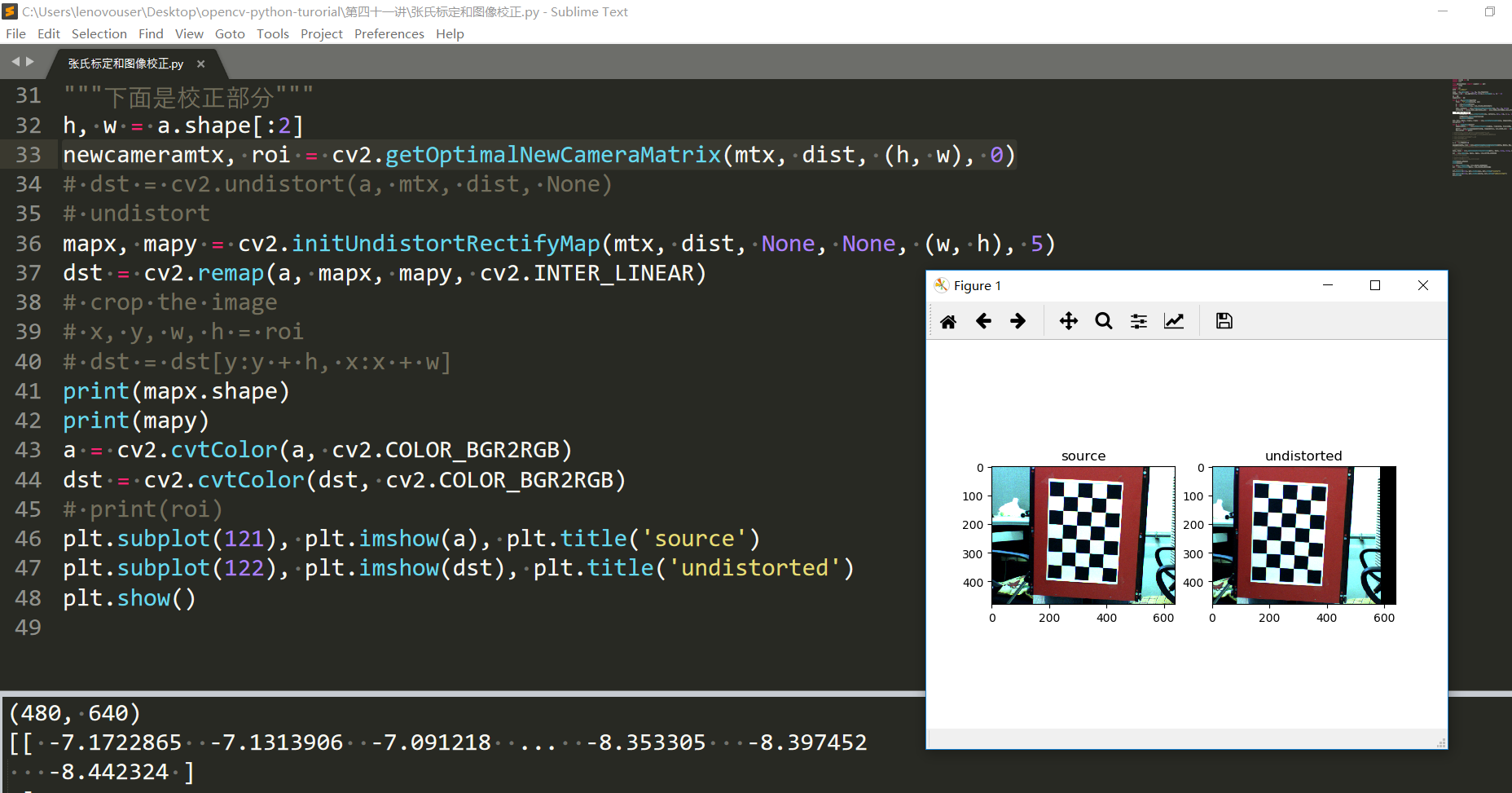

试试第二种方式吧
。

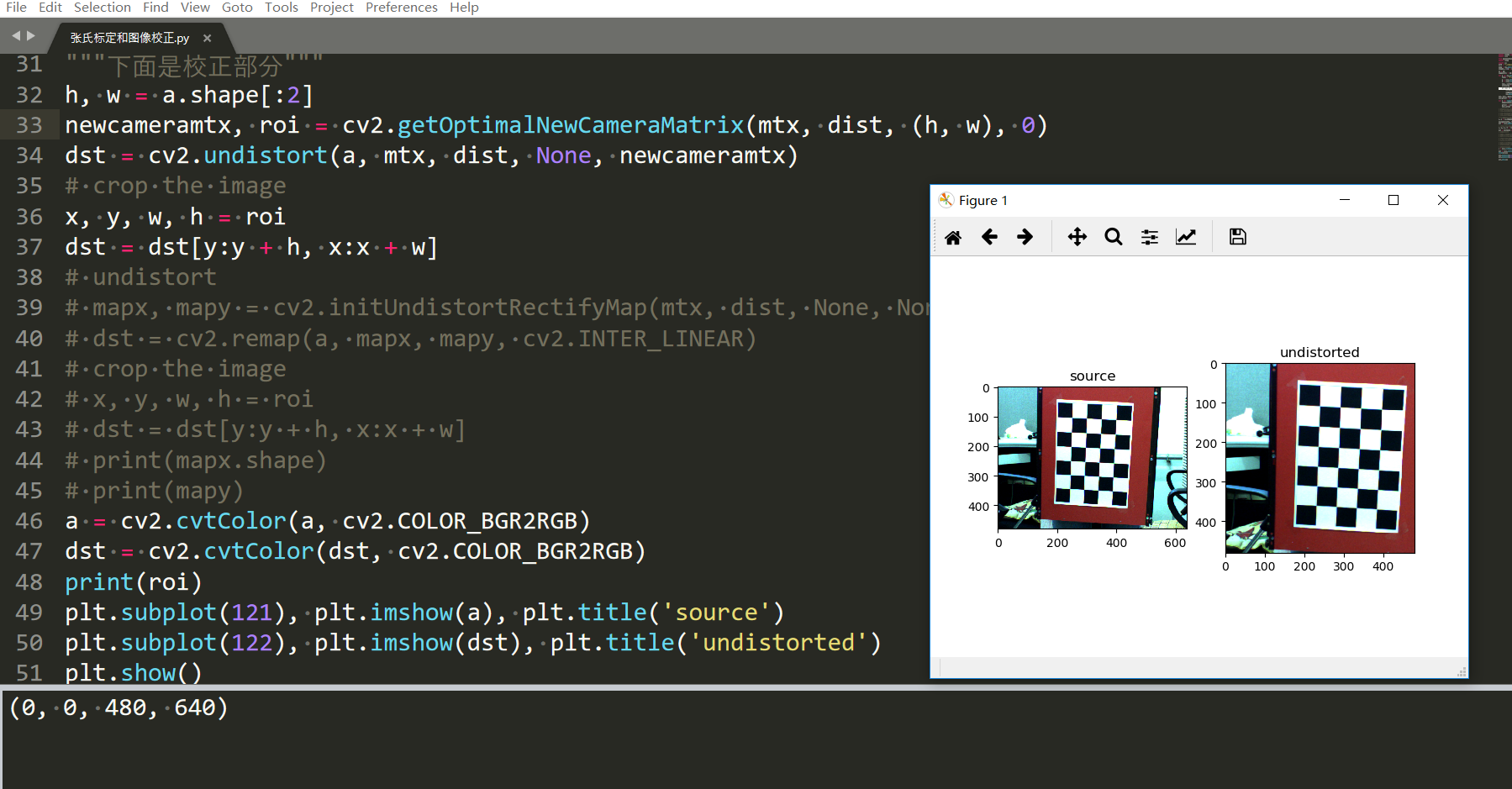

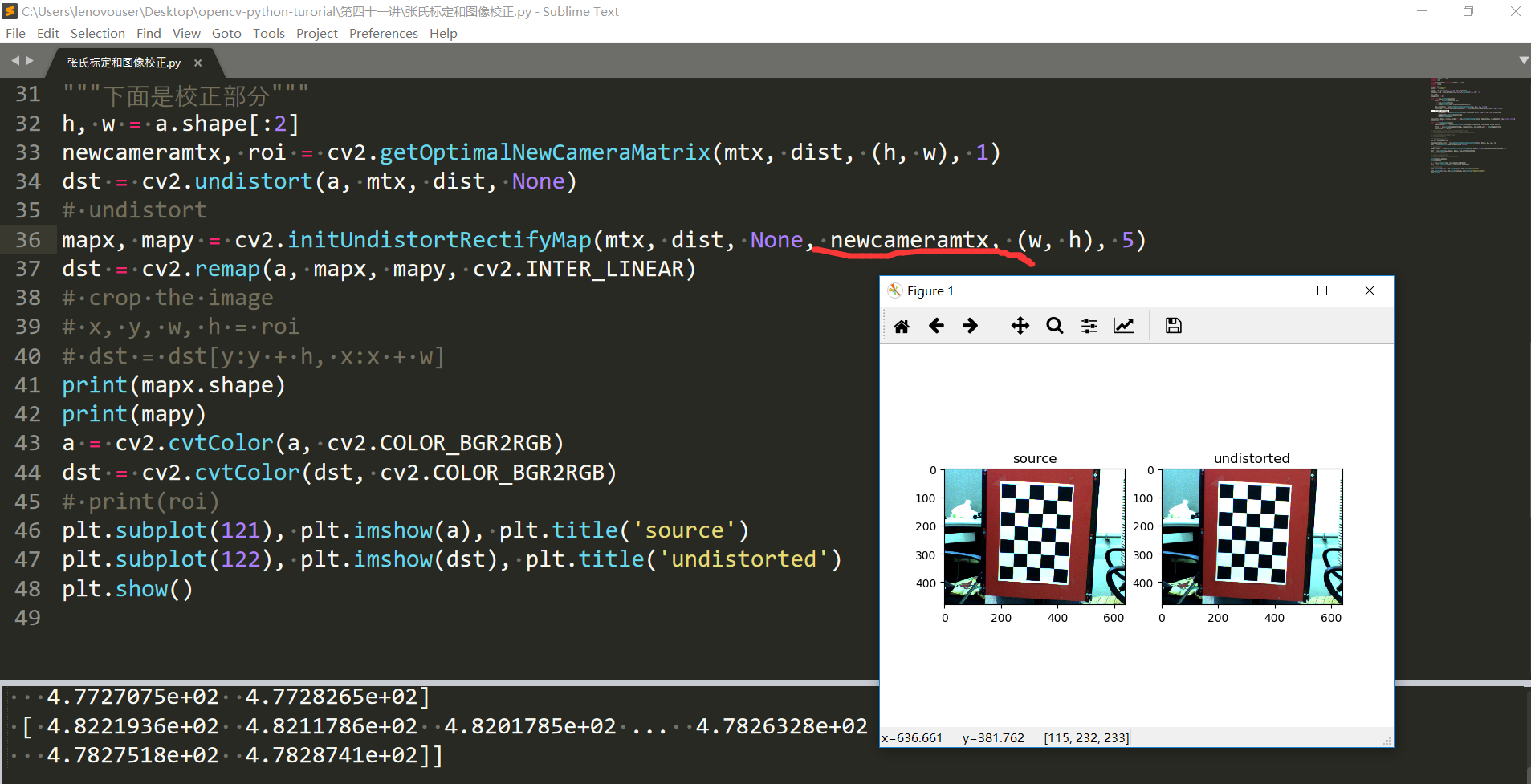

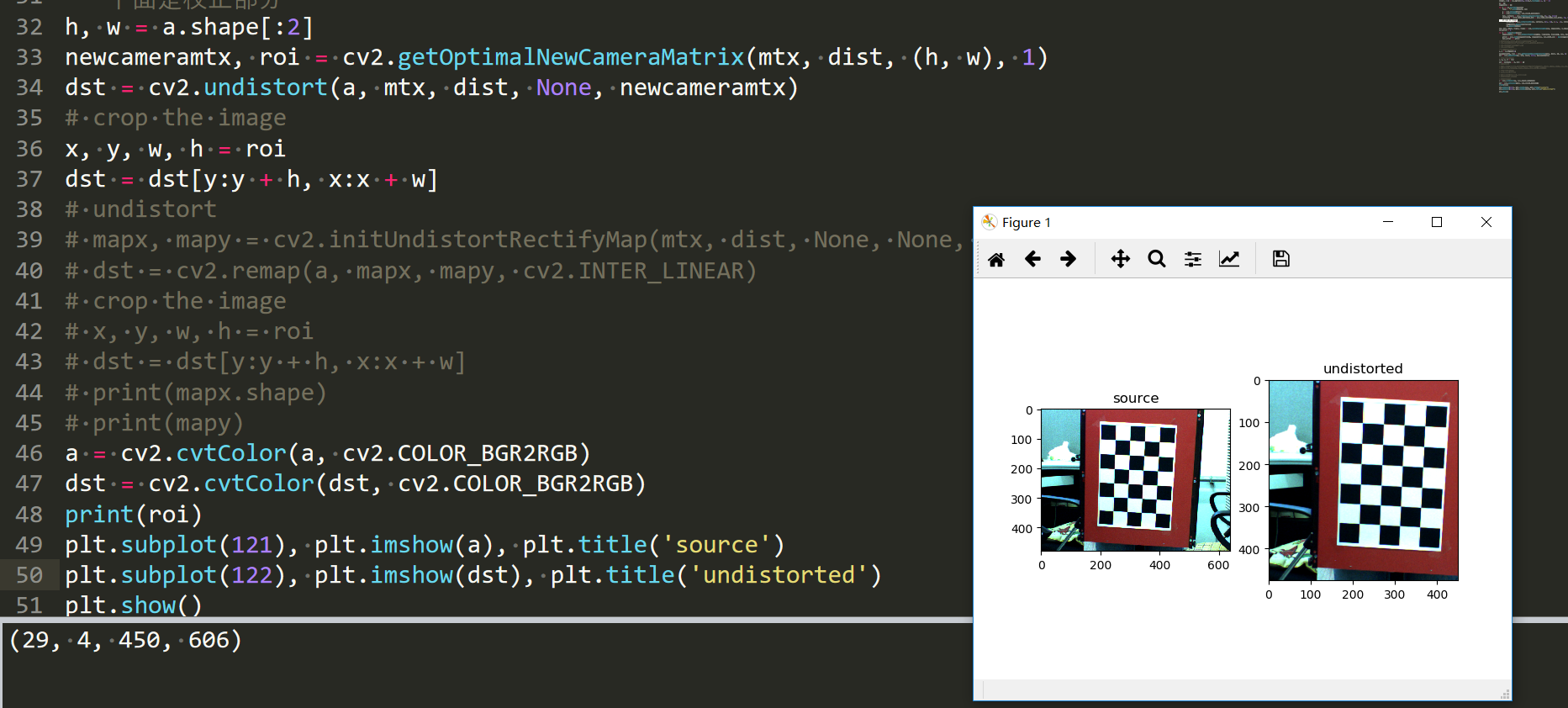

用getOptimalNewCameraMatrix：

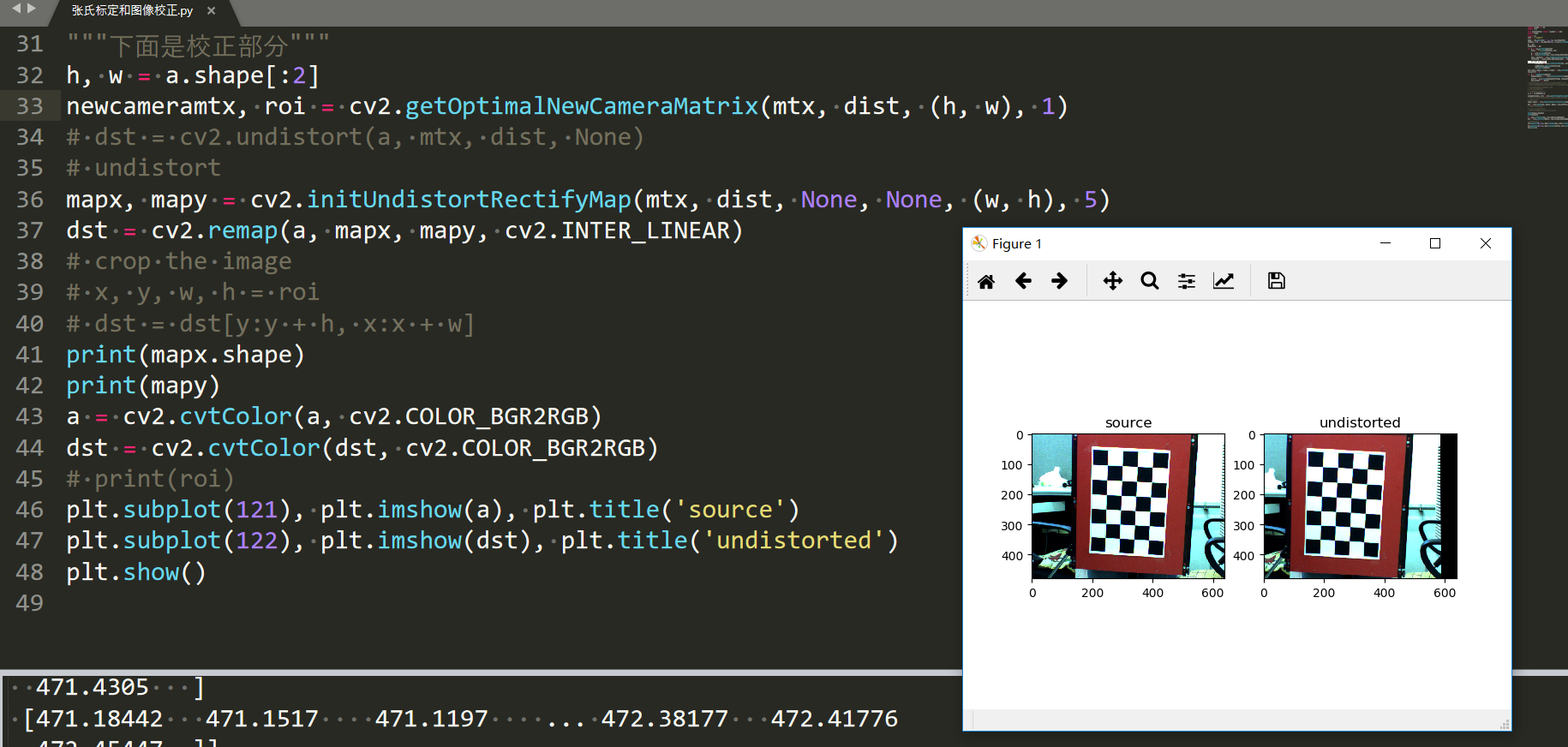

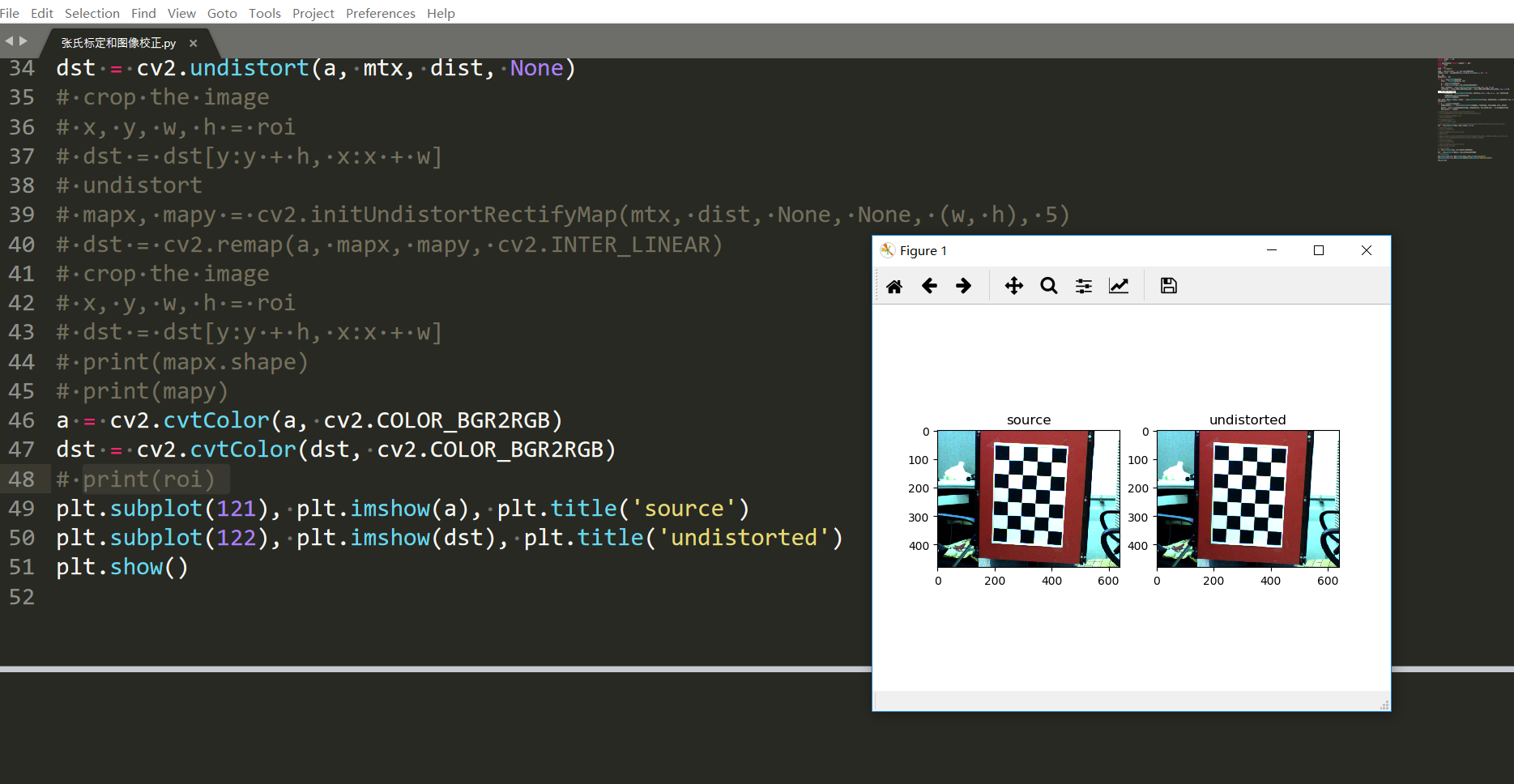

不用：
可以看出区别，如果不用，右边就多出来一列黑色的地带。

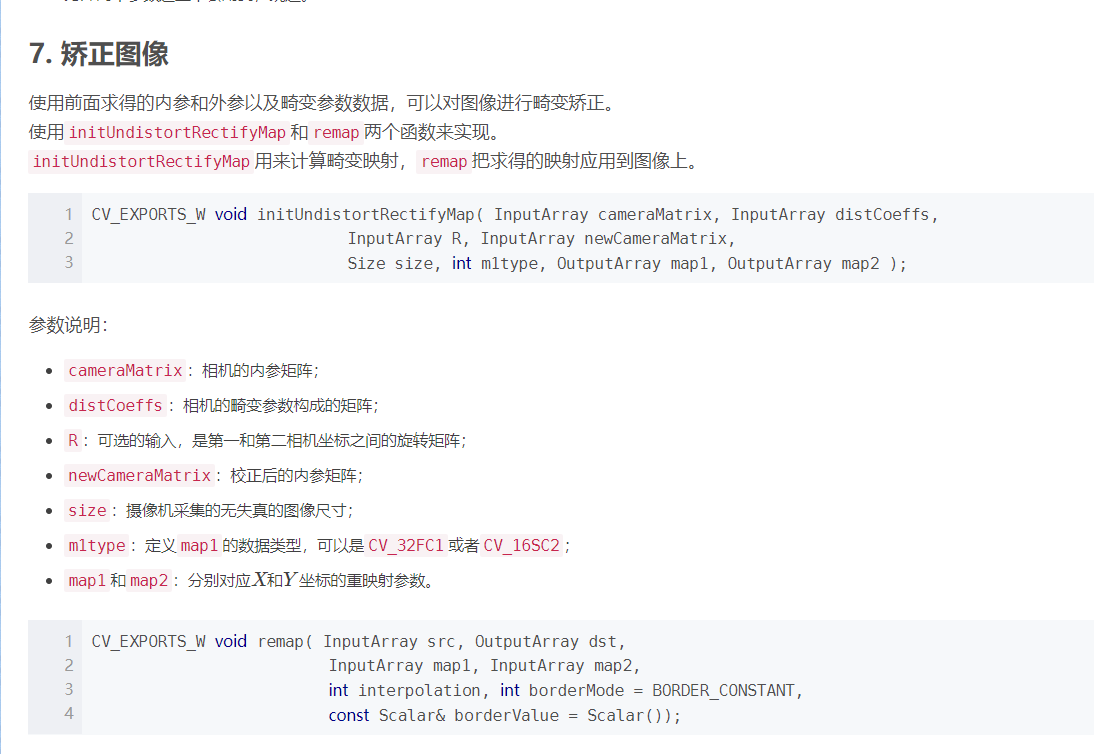

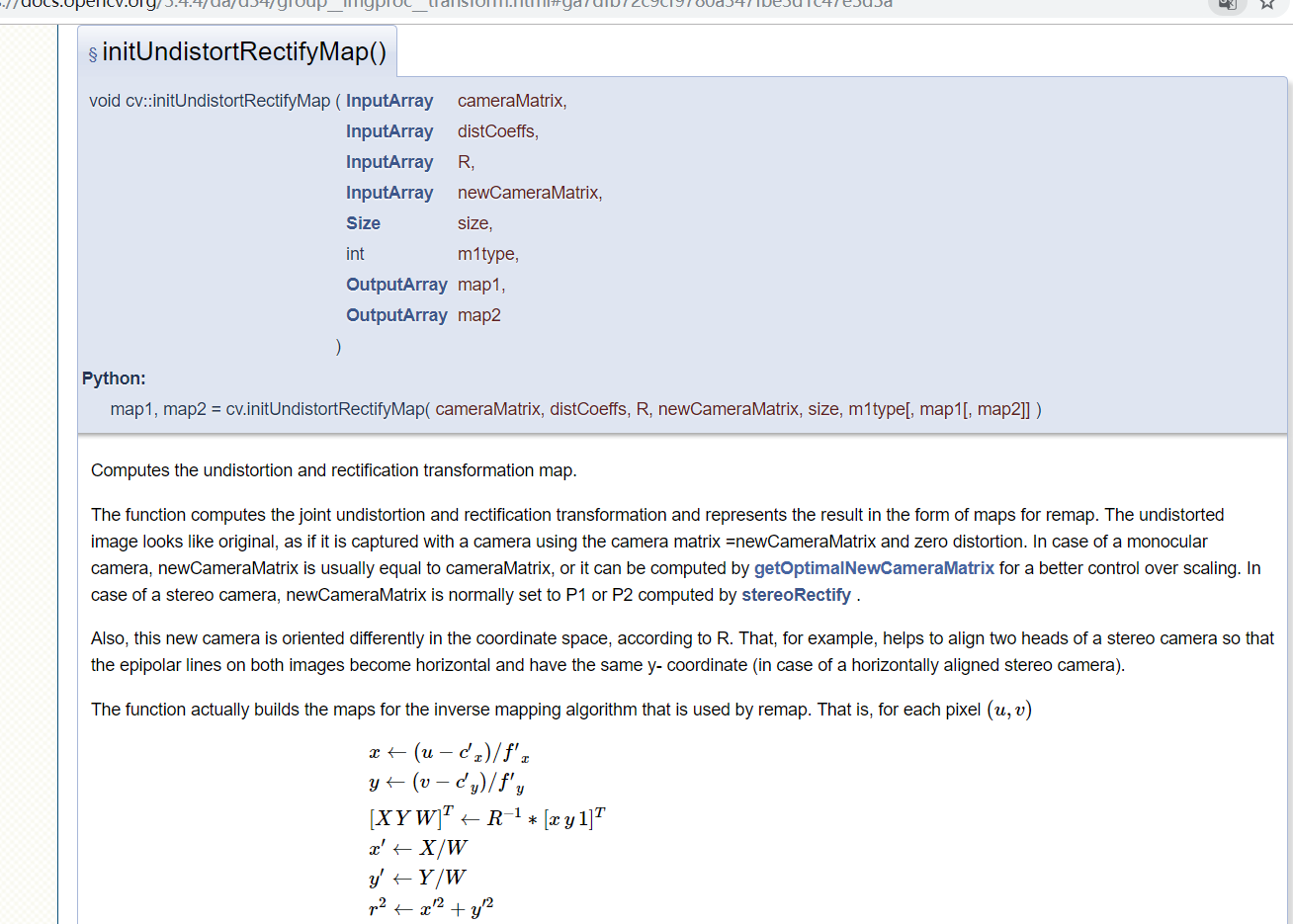

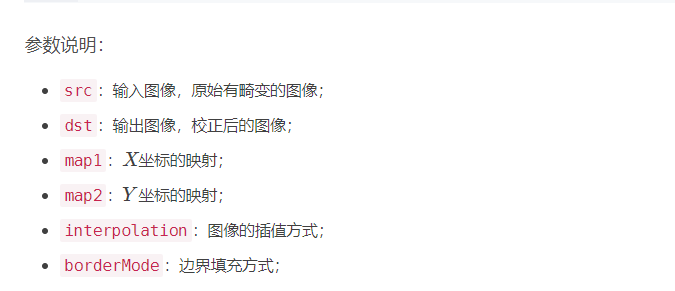

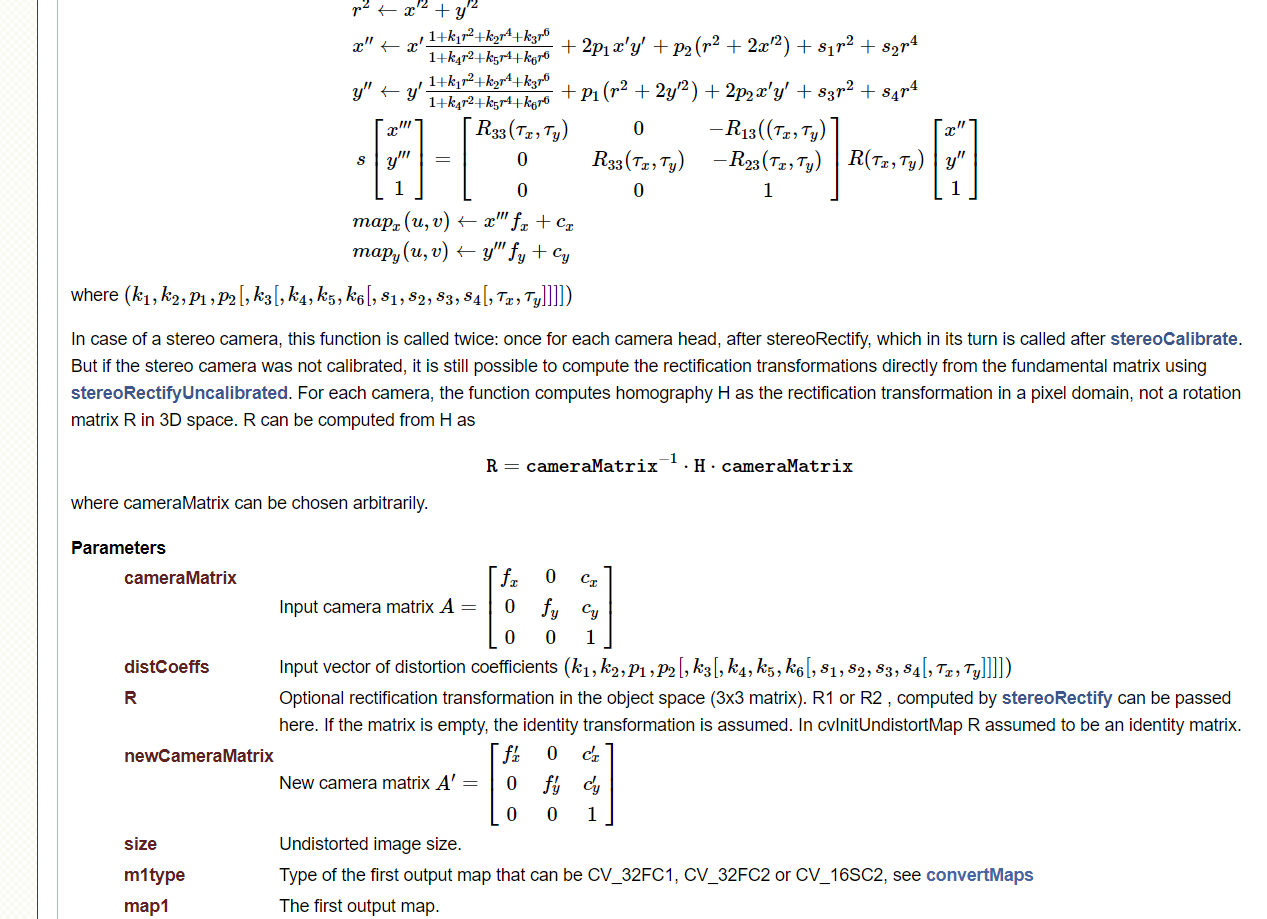

mapx，mapy里面存的是原来的480*640个像素校正之后的位置。

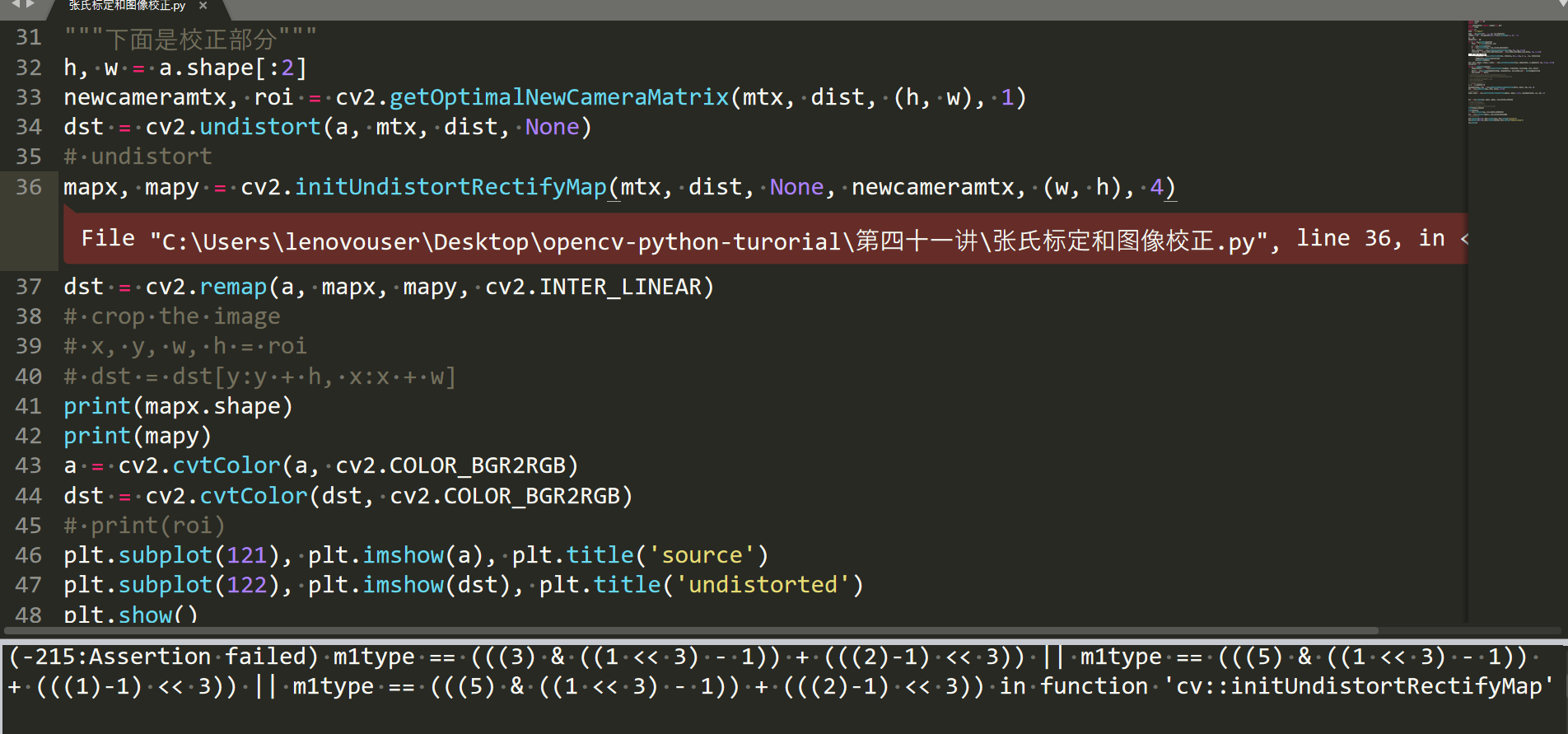

这个5不能随便改动。
这里有一个鱼眼校正的：https://blog.csdn.net/hpuhjl/article/details/80899931
张正友标定和校正就到这里了。

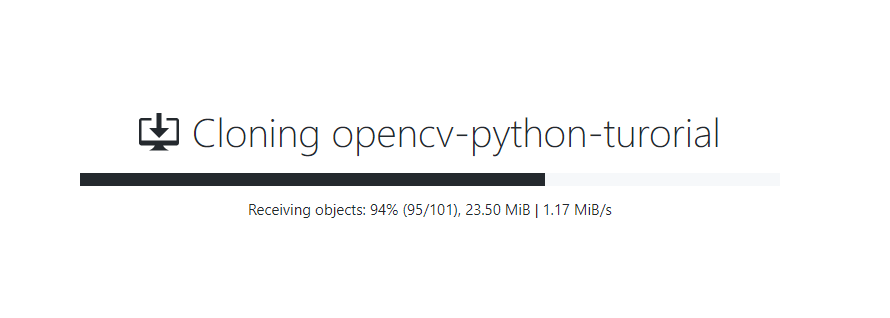

其实github速度也不慢的：
github地址：https://github.com/lcl1026504480/opencv-python-turorial
码云地址：https://gitee.com/lcl1026504480/opencv-python-turorial
