MATLAB画图技巧与实例（二十二）：三维等高线图contourslice切片函数

Alien

I am just a pure alien！

在之前的二维和三维等高线图中，本质都是三维显示，由X、Y和Z三个变量组成。

然而，实际应用时，往往会遇到更多变量。

例如，X、Y和Z表示每一个位置点坐标，V表示点的速度大小或温度等。

在三维坐标系中，目前还无法直接展示四维信息（某些软件可以绘制，但内部数据会被遮挡）。此时，就需要 做切片处理，即给定某一特殊平面，查看该平面的分布情况 。

在绘制等高线图时，就需要用到切片函数， contourslice 。

1 contourslice函数

1.1 用法

contourslice(X,Y,Z,V,xslice,yslice,zslice)
contourslice(V,xslice,yslice,zslice)
contourslice(___,num)
contourslice(___,lvls)
contourslice(___,method)
contourslice(ax,___)
s = contourslice(___)

contourslice(X,Y,Z,V,xslice,yslice,zslice) 在三维体数据 V 的切片中绘制等高线，其中 V 决定等高线的颜色。指定 X、Y 和 Z 作为坐标数据。使用以下形式之一指定 xslice、yslice 和 zslice 作为切片位置：要绘制一个或多个与特定轴正交的切片平面，请将切片参数指定为标量或向量。要沿曲面绘制单个切片，请将所有切片参数指定为定义曲面的矩阵。
contourslice(V,xslice,yslice,zslice) 使用 V 的默认坐标数据。V 中每个元素的 (x,y,z) 位置分别基于列、行和页面索引。
contourslice(___,num) 指定每个切片要绘制的等高线数量。此选项可与先前语法中的任何输入参数一起使用。
contourslice(___,lvls) 指定每个切片内要绘制等高线的位置处的值。
contourslice(___,method) 指定插值方法，其中 method 可以是 'linear'、'cubic' 或 'nearest'。
contourslice(ax,___) 在指定坐标区而不是当前坐标区 (gca) 中绘图。
s = contourslice(___) 返回创建的 Patch 对象。 ^[1]

1.2 示例1

首先介绍一下MATLAB的一个特殊函数，flow函数，即一个流场，其包含X、Y、Z和V四个参数。调用方法为

[X, Y, Z, V] = flow(n)

n越大，划分就越细致，n越小就越粗糙。

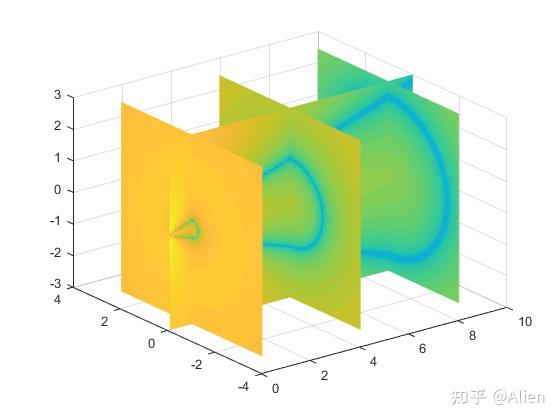

上图n为100，比较精细。为了能很好观看数据情况，这里做了切片处理。

上图n为10，就非常粗糙。n不能过大，否则会占用大量内存，绘制图形速度变慢，甚至直接死机。

如果我们绘制等高线图，如下所示

clc %更多文章，https://zhuanlan.zhihu.com/p/345799328
clear all
close all
[X, Y, Z, V] = flow(50);
xslice = [1 5 9];
yslice = [];
zslice = [];
contourslice(X,Y,Z,V,xslice,yslice,zslice);
view(3)
grid on

这里在x=1\5\9三个位置做了切片处理，并且通过view(3)命宁显示三维视角。

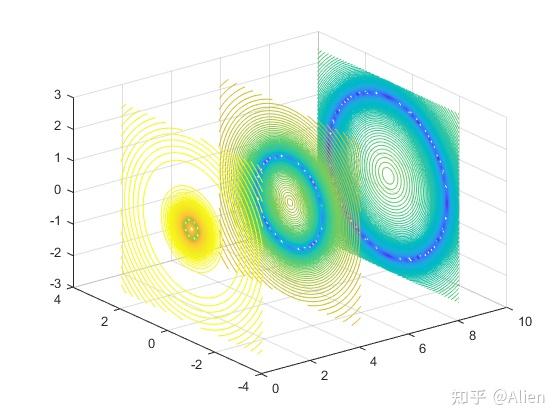

可以增加显示的等高线数目，例如100

clc %更多文章，https://zhuanlan.zhihu.com/p/345799328
clear all
close all
[X, Y, Z, V] = flow(50);
xslice = [1 5 9];
yslice = [];
zslice = [];
contourslice(X,Y,Z,V,xslice,yslice,zslice, 100);
view(3)
grid on

效果如下

1.3 示例2

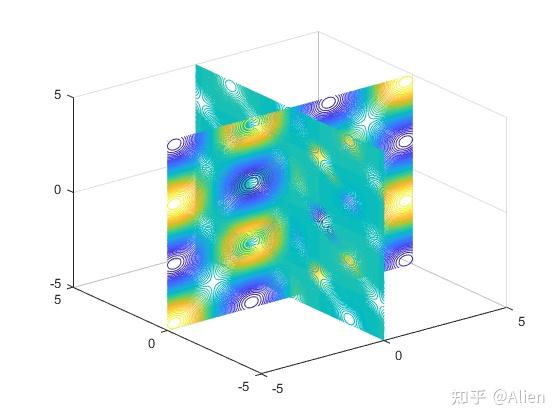

同样的，我们也可以为其他轴添加切片。

clc %更多文章，https://zhuanlan.zhihu.com/p/345799328
clear all
close all
x = linspace(-5, 5, 100);
y = linspace(-5, 5, 100);
z = linspace(-5, 5, 100);
[X, Y, Z] = meshgrid(x, y, z);
V = sin(X).*cos(Y).*sin(Z);
xslice = [0];
yslice = [0];
zslice = [];
contourslice(X,Y,Z,V,xslice,yslice,zslice, 50);
view(3)
grid on

我们也可以自己定义一个特殊面，并在这个面上做切片，如下图所示。

clc %更多文章，https://zhuanlan.zhihu.com/p/345799328
clear all
close all
x = linspace(-5, 5, 100);
y = linspace(-5, 5, 100);
z = linspace(-5, 5, 100);
[X, Y, Z] = meshgrid(x, y, z);
