因为项目的原因，笔者需要利用程序来实时调用海康工业相机，而不是简单的利用海康的驱动来调用相机。
在经历了反复的踩坑填坑之后，笔者总结了利用c#和python调用海康相机的两种方法
无论是用c#还是python，都是要通过海康的SDK来进行二次开发的。海康的SDK相当于一个库，里面有各种用于海康相机的函数，这些函数被封装成供各大编程语言使用。所以，要想利用python或者c#与海康进行实时交互，就得像学习SDK中的各个函数的用法。但好在海康提供了各个编程语言的例程，可以让我们对照例程快速上手。海康的例程一般放在
海康相机驱动软件
的安装文件夹下，具体路径为
…\MVS\Development\Samples
里面有大部分主流语言的例程
除此之外，海康还提供了SDK的说明文档，文件路径在
…\MVS\Development\Documentations
c#可以参考.net版本的，python和c可以参考c版本的（两者差别都不大）

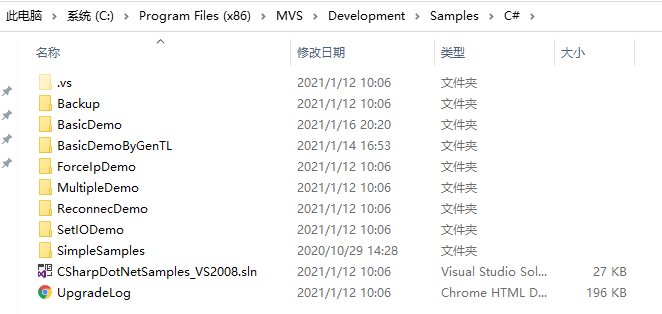

在c#中的例程里面，有很多程序
但除了basicdemo有界面，其他的都是控制台程序，显示不了图片。
而且basicdemo基本涵盖了海康相机使用的各个方面，所以推荐优先学习basicdemo程序。

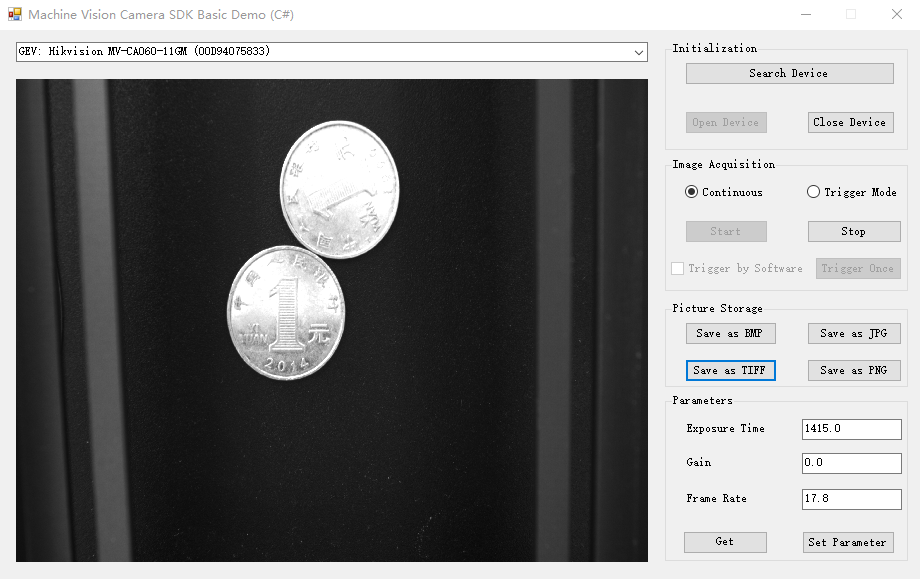

该程序的主界面如下图所示。
需要注意的是，虽然这里能显示图片，但得到的图片数据仍然是海康的图片格式，不是opencv可以处理的mat格式。笔者尝试了很多次，仍然没法将其转化为可以供opencv处理的数据格式。这一功能我在python中实现了，在c#中还没找到方法（应该是因为我对c#不是很熟），对c#比较熟悉的可以参考我的python代码进行改造。
python的话，参考例程中的grabimg程序，对里面的线程进行改造即可。但这里也有一些问题需要注意
首先，官网给的源程序只能在控制台显示得到的图片帧的长和宽，并没有取得图片的数据。但这明显不是我们想要的。所以需要对其进行改造，改造的部分主要在线程函数中
def work_thread(cam=0, pData=0, nDataSize=0):
stOutFrame = MV_FRAME_OUT()
memset(byref(stOutFrame), 0, sizeof(stOutFrame))
while True:
ret = cam.MV_CC_GetImageBuffer(stOutFrame, 1000)
if None != stOutFrame.pBufAddr and 0 == ret:
print ("get one frame: Width[%d], Height[%d], nFrameNum[%d]" % (stOutFrame.stFrameInfo.nWidth, stOutFrame.stFrameInfo.nHeight, stOutFrame.stFrameInfo.nFrameNum))
nRet = cam.MV_CC_FreeImageBuffer(stOutFrame)
else:
print ("no data[0x%x]" % ret)
if g_bExit == True:
break
这是官方的线程函数。我们需要在里面进行改造。
改造之后的函数为
def work_thread2(cam=0, pData=0, nDataSize=0):
stFrameInfo = MV_FRAME_OUT_INFO_EX()
memset(byref(stFrameInfo), 0, sizeof(stFrameInfo))
while True:
temp = np.asarray(pData)
temp = temp.reshape((2048, 1024, 3))
gray = cv2.cvtColor(temp,cv2.COLOR_BGR2GRAY)
ret,binary = cv2.threshold(gray,130,255,cv2.THRESH_BINARY)
cv2.namedWindow("binary", cv2.WINDOW_NORMAL)
cv2.namedWindow("ori", cv2.WINDOW_NORMAL)
cv2.imshow('binary',binary)
cv2.imshow("ori", temp)
if cv2.waitKey(1) & 0xFF == ord('q'):
break
ret = cam.MV_CC_GetOneFrameTimeout(pData, nDataSize, stFrameInfo, 1000)
if ret == 0:
print("get one frame: Width[%d], Height[%d], nFrameNum[%d]" % (
stFrameInfo.nWidth, stFrameInfo.nHeight, stFrameInfo.nFrameNum))
else:
print("no data[0x%x]" % ret)
if g_bExit == True:
break
cv2.waitKey()
除此之外，还有几个点需要注意
第一个
sys.path.append(r"**\MvImport")
因为需要用到SDK的接口函数，所以需要导入相应的库，官方的路径是这样的，这是因为这个包在程序的同一个文件夹下，所以前面的都可以省略，但我们使用的时候，最好把它的绝对路径给写上，我的路径是这样的，可以参考
sys.path.append(r"C:\Users\Administrator\Desktop\python_vscode\MvImport")
第二个
在线程函数之外，还有几个关键语句需要注意
stParam = MVCC_INTVALUE()
memset(byref(stParam), 0, sizeof(MVCC_INTVALUE))
ret = cam.MV_CC_GetIntValue("PayloadSize", stParam)
cam.MV_CC_GetIntValue(“PayloadSize”, stParam)这一句中的PayloadSize是流通道上的每个图像传输的最大字节数，相机的PayloadSize的典型值是(宽x高x像素大小)，这是一个很关键的步骤，官方例子中并没有获得这个值。
nPayloadSize = stParam.nCurValue
ret = cam.MV_CC_StartGrabbing()
if ret != 0:
print ("start grabbing fail! ret[0x%x]" % ret)
sys.exit()
data_buf = (c_ubyte * nPayloadSize)()
data_buf = (c_ubyte * nPayloadSize)()这一句话将PayloadSize的uint数据转为可供numpy处理的数据，后面就可以用numpy将其转化为numpy数组格式。
第三个，线程的使用
官方例子是
hThreadHandle = threading.Thread(target=work_thread, args=(cam, None,None))
hThreadHandle.start()
此处需要改成
try:
hThreadHandle = threading.Thread(target=work_thread2, args=(cam, data_buf, nPayloadSize))
hThreadHandle.start()
在这里，有些代码可能会在data_buf前面加上byteref，如果这样做的话，就会将数据转为浮点型，而opencv需要的是整型，会报错，所以这里就不需要转化了
import
sys
import threading
import msvcrt
import numpy as np
from cv2 import cv2
from ctypes import *
sys.path.append(r"C:\Users\Administrator\Desktop\python_vscode\MvImport")
from MvCameraControl_class import *
g_bExit = False
def work_thread(cam=0, pData=0, nDataSize=0):
stFrameInfo = MV_FRAME_OUT_INFO_EX()
memset(byref(stFrameInfo), 0, sizeof(stFrameInfo))
while True:
ret = cam.MV_CC_GetOneFrameTimeout(pData, nDataSize, stFrameInfo, 1000)
if ret == 0:
print ("get one frame: Width[%d], Height[%d], nFrameNum[%d]" % (stFrameInfo.nWidth, stFrameInfo.nHeight, stFrameInfo.nFrameNum))
else:
print ("no data[0x%x]" % ret)
if g_bExit == True:
break
def work_thread2(cam=0, pData=0, nDataSize=0):
stFrameInfo = MV_FRAME_OUT_INFO_EX()
memset(byref(stFrameInfo), 0, sizeof(stFrameInfo))
while True:
temp = np.asarray(pData)
temp = temp.reshape((2048, 1024, 3))
gray = cv2.cvtColor(temp,cv2.COLOR_BGR2GRAY)
ret,binary = cv2.threshold(gray,130,255,cv2.THRESH_BINARY)
cv2.namedWindow("binary", cv2.WINDOW_NORMAL)
cv2.namedWindow("ori", cv2.WINDOW_NORMAL)
cv2.imshow('binary',binary)
cv2.imshow("ori", temp)
if cv2.waitKey(1) & 0xFF == ord('q'):
break
ret = cam.MV_CC_GetOneFrameTimeout(pData, nDataSize, stFrameInfo, 1000)
if ret == 0:
print("get one frame: Width[%d], Height[%d], nFrameNum[%d]" % (
stFrameInfo.nWidth, stFrameInfo.nHeight, stFrameInfo.nFrameNum))
else:
print("no data[0x%x]" % ret)
if g_bExit == True:
break
cv2.waitKey()
if __name__ == "__main__":
deviceList = MV_CC_DEVICE_INFO_LIST()
tlayerType = MV_GIGE_DEVICE | MV_USB_DEVICE
ret = MvCamera.MV_CC_EnumDevices(tlayerType, deviceList)
if ret != 0:
print ("enum devices fail! ret[0x%x]" % ret)
sys.exit()
if deviceList.nDeviceNum == 0:
print ("find no device!")
sys.exit()
print ("Find %d devices!" % deviceList.nDeviceNum)
for i in range(0, deviceList.nDeviceNum):
mvcc_dev_info = cast(deviceList.pDeviceInfo[i], POINTER(MV_CC_DEVICE_INFO)).contents
if mvcc_dev_info.nTLayerType == MV_GIGE_DEVICE:
print ("\ngige device: [%d]" % i)
strModeName = ""
for per in mvcc_dev_info.SpecialInfo.stGigEInfo.chModelName:
strModeName = strModeName + chr(per)
print ("device model name: %s" % strModeName)
nip1 = ((mvcc_dev_info.SpecialInfo.stGigEInfo.nCurrentIp & 0xff000000) >> 24)
nip2 = ((mvcc_dev_info.SpecialInfo.stGigEInfo.nCurrentIp & 0x00ff0000) >> 16)
nip3 = ((mvcc_dev_info.SpecialInfo.stGigEInfo.nCurrentIp & 0x0000ff00) >> 8)
nip4 = (mvcc_dev_info.SpecialInfo.stGigEInfo.nCurrentIp & 0x000000ff)
print ("current ip: %d.%d.%d.%d\n" % (nip1, nip2, nip3, nip4))
elif mvcc_dev_info.nTLayerType == MV_USB_DEVICE:
print ("\nu3v device: [%d]" % i)
strModeName = ""
for per in mvcc_dev_info.SpecialInfo.stUsb3VInfo.chModelName:
if per == 0:
break
strModeName = strModeName + chr(per)
print ("device model name: %s" % strModeName)
strSerialNumber = ""
for per in mvcc_dev_info.SpecialInfo.stUsb3VInfo.chSerialNumber:
if per == 0:
break
strSerialNumber = strSerialNumber + chr(per)
print ("user serial number: %s" % strSerialNumber)
nConnectionNum = input("please input the number of the device to connect:")
if int(nConnectionNum) >= deviceList.nDeviceNum:
print ("intput error!")
sys.exit()
cam = MvCamera()
stDeviceList = cast(deviceList.pDeviceInfo[int(nConnectionNum)], POINTER(MV_CC_DEVICE_INFO)).contents
ret = cam.MV_CC_CreateHandle(stDeviceList)
if ret != 0:
print ("create handle fail! ret[0x%x]" % ret)
sys.exit()
ret = cam.MV_CC_OpenDevice(MV_ACCESS_Exclusive, 0)
if ret != 0:
print ("open device fail! ret[0x%x]" % ret)
sys.exit()
if stDeviceList.nTLayerType == MV_GIGE_DEVICE:
nPacketSize = cam.MV_CC_GetOptimalPacketSize()
if int(nPacketSize) > 0:
ret = cam.MV_CC_SetIntValue("GevSCPSPacketSize",nPacketSize)
if ret != 0:
print ("Warning: Set Packet Size fail! ret[0x%x]" % ret)
else:
print ("Warning: Get Packet Size fail! ret[0x%x]" % nPacketSize)
ret = cam.MV_CC_SetEnumValue("TriggerMode", MV_TRIGGER_MODE_OFF)
if ret != 0:
print ("set trigger mode fail! ret[0x%x]" % ret)
sys.exit()
stParam = MVCC_INTVALUE()
memset(byref(stParam), 0, sizeof(MVCC_INTVALUE))
ret = cam.MV_CC_GetIntValue("PayloadSize", stParam)
if ret != 0:
print ("get payload size fail! ret[0x%x]" % ret)
sys.exit()
nPayloadSize = stParam.nCurValue
ret = cam.MV_CC_StartGrabbing()
if ret != 0:
print ("start grabbing fail! ret[0x%x]" % ret)
sys.exit()
data_buf = (c_ubyte * nPayloadSize)()
try:
hThreadHandle = threading.Thread(target=work_thread2, args=(cam, data_buf, nPayloadSize))
hThreadHandle.start()
except:
print ("error: unable to start thread")
print ("press a key to stop grabbing.")
msvcrt.getch()
g_bExit = True
hThreadHandle.join()
ret = cam.MV_CC_StopGrabbing()
if ret != 0:
print ("stop grabbing fail! ret[0x%x]" % ret)
del data_buf
sys.exit()
ret = cam.MV_CC_CloseDevice()
if ret != 0:
print ("close deivce fail! ret[0x%x]" % ret)
del data_buf
sys.exit()
ret = cam.MV_CC_DestroyHandle()
if ret != 0:
print ("destroy handle fail! ret[0x%x]" % ret)
del data_buf
sys.exit()
del data_buf

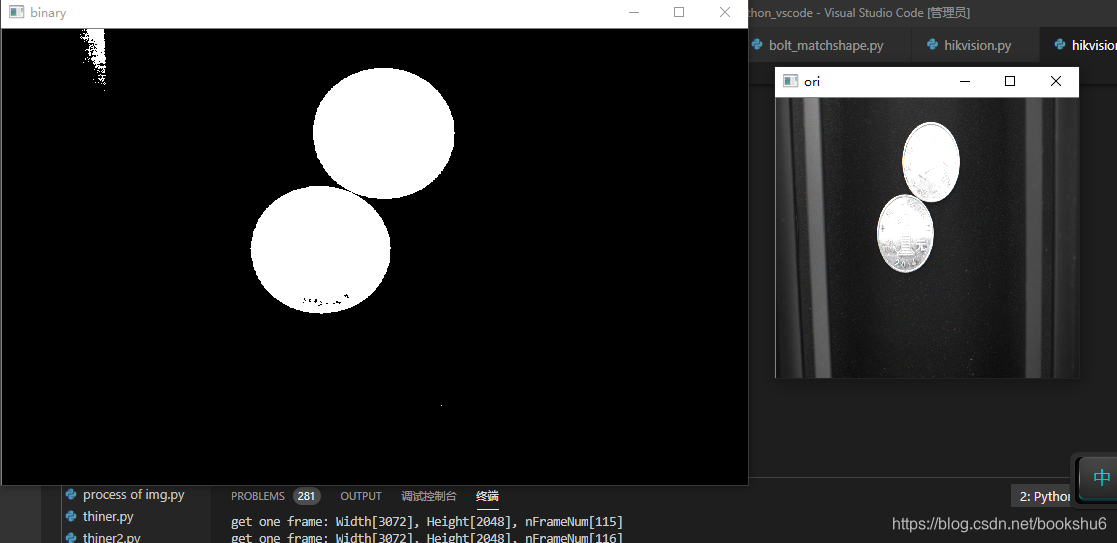

结果图
结果展示的一个是原图，一个是用opencv二值化之后的图。经过上述处理之后，就可以得到供opencv处理的数据格式了。
本论文主要介绍了如何用c#或者python调用海康工业相机。并且在python中实现了将海康相机提取到的相机数据转化为opencv支持的格式，这样就实现了python加opencv对海康相机的实时调用。
注意：网上有很多利用rtsp地址格式来获取海康相机数据的方法，笔者一开始也是想用这种方法实现，因为这样就可以直接用opencv中的videocapture类直接调用相机了。但经过多番尝试之后，仍然无果。后来是在联系了海康客服才知道，所有的工业网口相机都不支持rtsp格式获取数据，网上的方法都是针对于海康摄像机、录影机的。而且也只有摄像机、录影机才需要先激活再使用，工业网口相机拿来就用即可，亏的我一开始还想办法激活我的工业相机，我可真是个憨憨。
代码都已开源，喜欢的还请一键三连。
2022.01.07：
看到自己写的博客下面有这么多人评论，同时也能给很多人带来帮助，甚是开心啊。因为笔者平时科研比较忙，很多消息都没有回复，我只能挑一些比较典型的问题回复，其他一些问题希望各位小伙伴互帮互助，笔者先在这谢过了。
除了与海康威视的相机交互，笔者也使用过大恒相机，不过是使用c#结合emgucv（opencv在.net平台下的版本）与大恒相机交互，相关的资料我已经封装成了类供大家下载（笔者需要一些积分下载资料，所以这一块就不公开了，有能力的可以下载，实在没钱但又需要的可以私信我）。c#与大恒相机交互
笔者最近还在使用海康威视的三维激光轮廓扫描仪，如何利用c++结合qt以及pcl与扫描仪进行交互，把扫描仪数据直接转为pcl中的点云对象，是笔者最近研究的一个小问题。
笔者发现网上关于这块的资料基本没有，很多都是与二维相机的交互。本着开源互助的理念，有进展之后会另写一篇文章与大家分享。对三维相机感兴趣的小伙伴抓紧点赞收藏啊，点赞和收藏数达到100之后将会公布所有源码（注释很详细）手动滑稽。
