1，先认识几个名词
（1）
网络
：一切电路的泛称（注意不是计算机的网络）
（2）
节点（结点）
：三个或三个以上电气元件的连接点
（3）
支路
：电路中通过同一电流的分支
（4）
回路
：由支路组成的封闭路径（不管逆时针还是顺时针，不指明方向）
（5）
网孔
：内部没有元件的回路
（很多同学在刚开始学习的时候，会误认为网孔是一段导线，其实并不是这样，网孔就类似于“口”字，不是本身没有元器件，而是口字里面木有元器件）
eg看看下面这个电路有多少结点，支路和网孔？
答案是 3 6 3
首先看结点，1和2是等效的，5和6是等效的，4不是结点，因为4只有2个元器件相连。
其次看支路，“日”型电路有3个支路，由此类推
最后看网孔，在这里，网孔就是125 2356 346
（网孔就类似于“口”字，不是本身没有元器件，而是口字里面木有元器件！！！）
2，基尔霍夫电流定律（KCL）
内容：
在集总参数电路中，任意时刻，对任一节点流出（流入），该节点电流的代数和为0
应用：KCL可以推广运用于电路中包围多个节点的任意闭合面。
3，基尔霍夫电压定律
内容：在集总参数电路中，任意时刻，沿任一回路，所有支路电压的代数和恒等于0
KVL适合于任何空想的闭合回路
明确：（1）KVL的实质反映了电路遵从能量守恒定律
（2）KVL是对回路中的支路电压加的约束，与回路各支路上接的是什么元件无关，与电路是线性还是非线性无关。
（3）KVL方程是按电压参考方向列写，与电压实际方向无关。
关于KCL ，KVL：
（1）KCL是对支路电流的线性约束，KVL是对回路电压的线性约束。
（2）KCL，KVL与组成支路的元件性质及参数无关
（3）KCL表明在每一节点上电荷是守恒的；
KVL是能量守恒定律的具体体现
（4）KCL KVL 只适用于集总参数的电路
运用定律解题的两种方法之一：支路电流法

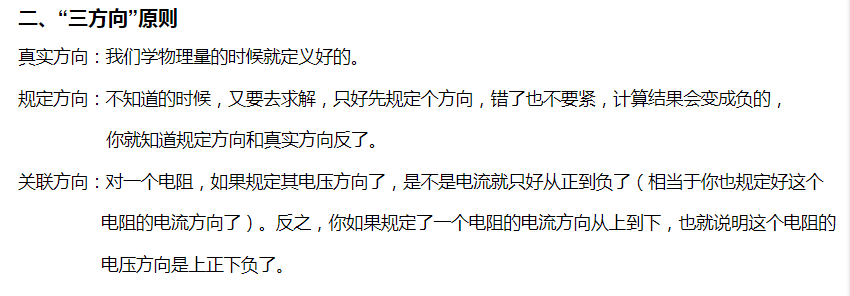

首先了解一下三方向原则：
解题步骤：
（1）将所有未知支路电流设出代号和方向
（2）列写“节点数 -1”个KCL方程（想想为什么）
（3）列写“网孔数”个网孔的KVL方程（使得方程数正好是未知电流数）
（4）联立方程组，求解
（5）根据结果，求出需要的电压，功率

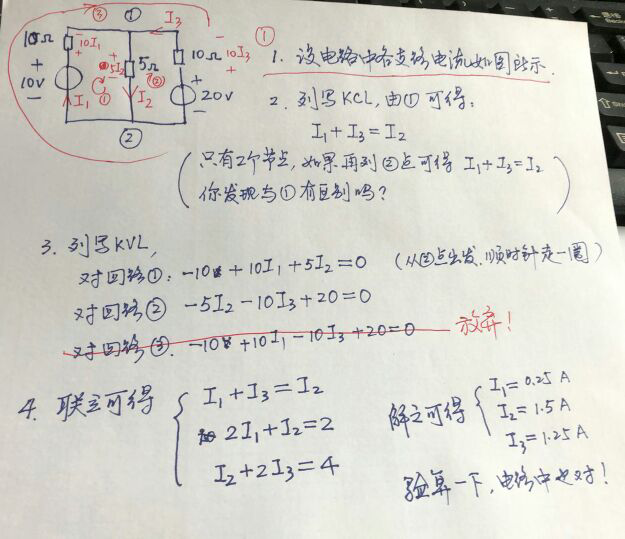

eg：
（1）KVL的第三个方程可以有前两个式子相加得到，因此这三个方程不是相互独立的。
（2）
注意验算：
怎么验算：看左边，10欧电阻电压应该是2.5v，上-下+，如果下边2点接地，1点电位就是7.5v
再看中间，5欧电阻电流1.5a，电压7，5v，上+下-，说明2点电位7.5v
再看右边，10欧电阻电流1.25a，电压12.5v上-下+，说明2点电位=20-12.5=7.5v
验证正确！
方法之二：节点电压法
这个也不难，但是容易出错，主要是列方程的时候，
一定要注意电流方向。
解题步骤
：
（1）将一个节点电压设为0（如果有接地点就不用设了），其他节点电压（电位）为U1，U2，，，，
（2）根据各结点电压，表示出各节点电流，并注明方向。
（3）列写“节点数-1”个KCL方程
（4）解之，得各结点电压
（5）根据题意，解决问题
