本文讲述了指针仪表示数读取的过程与方法,灵感来自实验室的长时间数据记录带来的枯燥,自学了python,Pyqt5,opencv的库,断断续续做了大半年,其实真正着手也没有那么困难,只不过在一些处理方法是来回选择,希望达到更好的效果,由于疫情的影响不能回校,采用深度学习的方法被迫泡汤.

多年以来仪表识别的难点一直存在,摄像直读抄表,俗称“视觉抄表”,是一种通过手机或终端设备对水电气表拍照后利用图像识别算法将仪表照片自动识别为读数的智能抄表方案,具有使用范围广、安装简单、有图有真相、易于使用等特点。仪表表盘图像识别算法是视觉抄表中至关重要的一环,早在21世纪初,便有不少专家学者开始从事这一研究工作。然而,由于当时的算法识别率低、硬件成本高、通信基础设施不完善等诸多原因,视觉抄表一直停滞在研究阶段,并没有大规模普及开来。

随着NB-IoT网络、高性价比芯片等相关技术的发展为之提供了硬件基础,深度学习等图像识别技术的快速发展为之提供了软件基础,视觉抄表这一直观方法重新登上历史舞台,引起了业内人士的广泛关注。快速赋能离线表计,让表网数据更完整,有图有真相的特点彻底解决了买卖双方信用纠纷问题,让决策更可信。如今,在存量市场有绝对优势的视觉抄表方案,毋庸置疑成为了仪表智能化2.0时代不可或缺的产物。

受益于深度学习技术的出现,摄像直读抄表的识别精度相对于本世纪初得到了很大的提升,然而为了实现大规模商业化应用,视觉抄表方案存在大量工程化问题需要解决。例如,摄像终端硬件如何做到低功耗、低成本、高传输成功率、结构高适配,同时还能有效应对恶劣复杂的现场环境;算法识别结果的准确率如何做到保障,如何对异常数据进行快速稽查等等。

一般的,视觉抄表的流程可概括如下: 1、在仪表上外挂式安装拍照采集设备; 2、设置采集终端定期启动拍照; 3、图像通过无线网络上传至服务端; 4、通过图像识别算法,将照片读数转化成数值结果; 5、实现远程抄表、数据分析、收费管理等上层应用服务。 指针仪表1.0版本 -----传统机器视觉

主要环境依赖

开发语言:python 3.6 界面处理库:Pyqt5 图像处理库:opencv 都是用pip安装最新版即可

  • 零刻度点 标注 1.提取表盘 2.刻度线轮廓拟合直线,求出交点作为 圆心 3.根据指针轮廓找直线,提取多条直线 4.多条直线的轮廓拟合成一条直线,即 指针 5.根据分度值求值
  • 1.仪表图像预处理

    裁剪出表盘,去除背景

    输入图片: ![百分表]( https://img-blog.csdnimg.cn/20200504151006393.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3NTQ1ODIx,size_16,color_FFFFFF,t_70#pic_center =300x300)百分表图片

    均值滤波+灰度转换+概率霍夫圆检测

    dst = cv2.pyrMeanShiftFiltering(input, 10, 100)
    cimage = cv2.cvtColor(dst, cv2.COLOR_BGR2GRAY)
    circles = cv2.HoughCircles(cimage, cv2.HOUGH_GRADIENT, 1, 80, param1=100, param2=20, minRadius=80, maxRadius=0)


    创建mask提取圆形区域

    circle = np.ones(input.shape, dtype="uint8")
    circle = circle * 255
    cv2.circle(circle, (c_x, c_y), int(r_1), 0, -1)
    bitwiseOr = cv2.bitwise_or(input, circle)

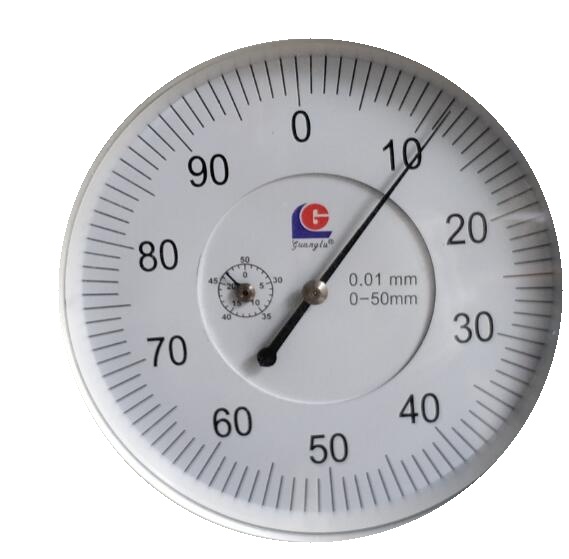

    ![表盘](https://img-blog.csdnimg.cn/20200504151702729.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3NTQ1ODIx,size_16,color_FFFFFF,t_70#pic_center =300x300)裁剪后的表盘

  • 难点:概率霍夫圆检测参数要多改变数值去试
  • --标准霍夫圆检测

    霍夫圆变换的基本思路是认为图像上每一个非零像素点都有可能是一个潜在的圆上的一点,跟霍夫线变换一样,也是通过投票,生成累积坐标平面,设置一个累积权重来定位圆。 在笛卡尔坐标系中圆的方程为:

    \left ( x-a \right )^{2}+\left ( y-b \right )^{2}=r^{2} 其中(a,b)是圆心,r是半径,也可以表述为: x=a+rcos\theta \quad y=b+rsin\theta a=x-rcos\theta \quad b=y-rsin\theta 所以在abr组成的三维坐标系中,一个点可以唯一确定一个圆。 而在笛卡尔的xy坐标系中经过某一点的所有圆映射到abr坐标系中就是一条三维的曲线:经过xy坐标系中所有的非零像素点的所有圆就构成了abr坐标系中很多条三维的曲线。 在xy坐标系中同一个圆上的所有点的圆方程是一样的,它们映射到abr坐标系中的是同一个点,所以在abr坐标系中该点就应该有圆的总像素N0个曲线相交。通过判断abr中每一点的相交(累积)数量,大于一定阈值的点就认为是圆。 --Opencv霍夫圆变换 Opencv霍夫圆变换对标准霍夫圆变换做了运算上的优化。它采用的是“霍夫梯度法”。它的检测思路是去遍历累加所有非零点对应的圆心,对圆心进行考量。圆心一定是在圆上的每个点的模向量上,即在垂直于该点并且经过该点的切线的垂直线上,这些圆上的模向量的交点就是圆心。

    霍夫梯度法就是要去查找这些圆心,根据该“圆心”上模向量相交数量的多少,根据阈值进行最终的判断。

     HoughCircles(image, method, dp, minDist, circles=None, param1=None, param2=None, minRadius=None, maxRadius=None)
    1.image:输入图像 (灰度图)
    2.method:指定检测方法. 现在OpenCV中只有霍夫梯度法,加快速度
    3.dp:累加器图像的反比分辨=1,默认即可
    4.minDist =80 检测到圆心之间的最小距离,这是一个经验值。这个大了,那么多个圆就是被认为一个圆。
    5.param_1 = 100: Canny边缘函数的高阈值
    6.param_2 = 20: 圆心检测阈值.根据你的图像中的圆大小设置,当这张图片中的圆越小,那么此值就设置应该被设置越小。
    当设置的越小,那么检测出的圆越多,在检测较大的圆时则会产生很多噪声。所以要根据检测圆的大小变化。
    7.min_radius = 80: 能检测到的最小圆半径, 默认为0.
    8.max_radius = 0: 能检测到的最大圆半径, 默认为0


    2.刻度线提取

    通过轮廓查找,可以将所有黑色部分(刻度线,指针,干扰点)区域找出,根据刻度线的特点从以下几个方面讨论: 距离:刻度线中心点在半径r范围附近 长宽比:刻度线是细长区域,长宽比例为矩形,达到1:4以上 面积:通过上述筛选,对选出轮廓进行面积统计,刻度线面积占大多数,取统计中值附近进行二次筛选

    2.1轮廓查找

    img = cv2.GaussianBlur(img, (3, 3), 0)
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    # cv2.imshow('dds', img)
    # ret, binary = cv2.threshold(~gray, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)
    binary = cv2.adaptiveThreshold(~gray, 255,
                                   cv2.ADAPTIVE_THRESH_GAUSSIAN_C, cv2.THRESH_BINARY, 15, -10)	#二值化
    aa, contours, hier = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)#轮廓查找


    aa, contours, hier =cv2.findContours()在新版本的opencv中可能只返回两个参数,可以去掉aa,改为contours, hier =cv2.findContours()

    2.2面积筛选,长宽比,距离

     for xx in contours:
            rect = cv2.minAreaRect(xx)
            # print(rect)
            a, b, c = rect
            w, h = b
            w = int(w)
            h = int(h)
            ''' 满足条件:“长宽比例”,“面积”'''
            if h == 0 or w == 0:
            else:
                dis = mential.ds_ofpoint(self=0, a=ca, b=a)
                if (incircle[0] < dis and incircle[1] > dis):#距离
                    localtion.append(dis)
                    if h / w > 4 or w / h > 4: #长宽比例
                        cntset.append(xx)#刻度线轮廓
                        cntareas.append(w * h)
                else:
                    if w > r_1 / 2 or h > r_1 / 2:
                        needlecnt.append(xx)#指针轮廓
                        needleareas.append(w * h)

        cntareas = np.array(cntareas)
        nss = remove_diff(cntareas)  # 中位数,上限区
        new_cntset = []
        for i, xx in enumerate(cntset): #面积筛选
            if (cntareas[i] <= nss * 1.5 and cntareas[i] >= nss * 0.8):
                new_cntset.append(xx)


    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200504154444194.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3NTQ1ODIx,size_16,color_FFFFFF,t_70#pic_center =300x300)

    2.3刻度线轮廓拟合直线

    刻度线拟合

        for xx in new_cntset:
            rect = cv2.minAreaRect(xx)
            box = cv2.boxPoints(rect)
            box = np.int0(box)
            cv2.polylines(img, [box], True, (0, 255, 0), 1)  # pic
            output = cv2.fitLine(xx, 2, 0, 0.001, 0.001)
            k = output[1] / output[0]
            k = round(k[0], 2)
            b = output[3] - k * output[2]
            b = round(b[0], 2)
            x1 = 1
            x2 = gray.shape[0]
            y1 = int(k * x1 + b)
            y2 = int(k * x2 + b)
            cv2.line(img, (x1, y1), (x2, y2), (0, 255, 0), 1)
            kb.append([k, b])  # 求中心点的点集[k,b]


    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200504154920624.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3NTQ1ODIx,size_16,color_FFFFFF,t_70#pic_center =300x300) 再由以下函数求圆心

        point_list = findpoint(kb,path) #kb是线集
        cx, cy = countpoint(point_list,path)


    将线集随机抽取一半分成两个部分,求两部分线集的交点,储存到point_list

    def findpoint(kb,path):
        img = cv2.imread(path)
        w, h, c = img.shape
        point_list = []
        if len(kb) > 2:
            random.shuffle(kb)
            lkb = int(len(kb) / 2)
            kb1 = kb[0:lkb]
            kb2 = kb[lkb:(2 * lkb)]
            # print('len', len(kb1), len(kb2))
            kb1sample = sample(kb1, int(len(kb1) / 2))
            kb2sample = sample(kb2, int(len(kb2) / 2))
        else:
            kb1sample = kb[0]
            kb2sample = kb[1]
        for i, wx in enumerate(kb1sample):
            # for wy in kb2:
            for wy in kb2sample:
                k1, b1 = wx
                k2, b2 = wy
                # print('kkkbbbb',k1[0],b1[0],k2[0],b2[0])
                # k1-->[123]
                    if (b2 - b1) == 0:
                        b2 = b2 - 0.1
                    if (k1 - k2) == 0:
                        k1 = k1 - 0.1
                    x = (b2 - b1) / (k1 - k2)
                    y = k1 * x + b1
                    x = int(round(x))
                    y = int(round(y))
                except:
                    x = (b2 - b1 - 0.01) / (k1 - k2 + 0.01)
                    y = k1 * x + b1
                    x = int(round(x))
                    y = int(round(y))
                # x,y=solve_point(k1, b1, k2, b2)
                if x < 0 or y < 0 or x > w or y > h:
                    break
                point_list.append([x, y])
                cv2.circle(img, (x, y), 2, (122, 22, 0), 2)
        # print('point_list',point_list)
        if len(kb) > 2:
            # cv2.imshow(pname+'_pointset',img)
            cv2.imwrite(pname + '_pointset' + ptype, img)
        return point_list


    输入点集,创建一个图像大小的二维0数组,二维数组中点的位置加1,最后找值最大的点,即为圆心

    def countpoint(pointlist,path):
        # pointlist=[[1,2],[36,78],[36,77],[300,300],[300,300]]
        img = cv2.imread(path, 0)
        h, w = img.shape
        pic_list = np.zeros((h, w))
        for point in pointlist:
            # print('point',point)
            x, y = point
            if x < w and y < h:
                pic_list[y][x] += 1
        # print(pic_list)
        cc = np.where(pic_list == np.max(pic_list))
        # print(cc,len(cc))
        y, x = cc
        cc = (x[0], y[0])
        cv2.circle(img, cc, 2, (32, 3, 240), 3)
        # cv2.imshow(pname + '_center_point', img)
        cv2.imwrite(pname + '_center_point' + ptype, img)
        return cc


    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200504155335897.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3NTQ1ODIx,size_16,color_FFFFFF,t_70 =300x300) 统计分布最多的点,为下图黑点 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200504155432333.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3NTQ1ODIx,size_16,color_FFFFFF,t_70 =300x300)

    3.指针轮廓提取

    去除掉刻度线和杂点后,剩余的轮廓只含有刻度线和圆盘 此时可以用直接使用霍夫直线检测,但是圆盘可能会存在一部分干扰,可用预处理中的mask方法去掉圆盘。 在2.刻度线提取中已经将刻度线提取出来,剩下的包换指针区域

    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200504155844532.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3NTQ1ODIx,size_16,color_FFFFFF,t_70#pic_center =300x300)

    3.1 霍夫直线检测原理

    Hough直线检测的基本原理在于利用点与线的对偶性,在我们的直线检测任务中,即图像空间中的直线与参数空间中的点是一一对应的,参数空间中的直线与图像空间中的点也是一一对应的。这意味着我们可以得出两个非常有用的结论: 1)图像空间中的每条直线在参数空间中都对应着单独一个点来表示; 2)图像空间中的直线上任何一部分线段在参数空间对应的是同一个点。 因此Hough直线检测算法就是把在图像空间中的直线检测问题转换到参数空间中对点的检测问题,通过在参数空间里寻找峰值来完成直线检测任务。

    霍夫变换运用两个坐标空间之间的变换,将在一个空间中具有相同形状的曲线或直线映射到另一个坐标空间的一个点上形成峰值,从而把检测任意形状的问题转化为统计峰值问题霍夫变换直线检测(Line Detection)原理及示例

        circle = np.zeros(img.shape, dtype="uint8")
        cv2.circle(circle, (cx, cy), int(r), 255, -1)
        mask = cv2.bitwise_and(img, circle)
        # cv2.imshow('m', mask)
        kernel = np.ones((3, 3), np.uint8)
        mask = cv2.dilate(mask, kernel, iterations=1)
        # erosion = cv2.erode(mask, kernel, iterations=1)
        # cv2.imshow('1big', mask)
        lines = cv2.HoughLinesP(mask, 1, np.pi / 180, 100, minLineLength=int(r / 2), maxLineGap=2)
        nmask = np.zeros(img.shape, np.uint8)
        # lines = mential.findline(self=0, cp=[x, y], lines=lines)
        # print('lens', len(lines))
        for line in lines:
            x1, y1, x2, y2 = line[0]
            cv2.line(nmask, (x1, y1), (x2, y2), 100, 1, cv2.LINE_AA)

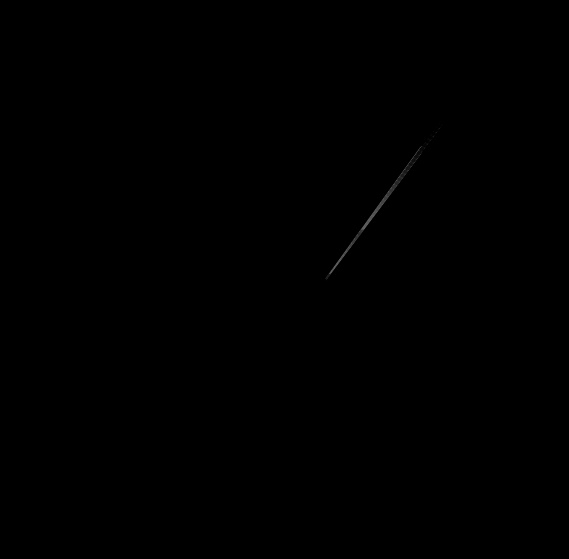

    ![指针直线](https://img-blog.csdnimg.cn/20200504160216295.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3NTQ1ODIx,size_16,color_FFFFFF,t_70#pic_center =300x300)

    再查找直线轮廓,指针细化,找指针的骨架

        aa, cnts, hier = cv2.findContours(nmask, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
        areass = [cv2.contourArea(x) for x in cnts]
        # print(len(areass))
        i = areass.index(max(areass))
        # print('contours[i]',contours[i])
        # cv2.drawContours(img, contours[i], -1, (10,20,250), 1)
        # cv2.imshow('need_next', img)
        cnt = cnts[i]
        output = cv2.fitLine(cnt, 2, 0, 0.001, 0.001)
        k = output[1] / output[0]
        k = round(k[0], 2)
        b = output[3] - k * output[2]
        b = round(b[0], 2)
        x1 = cx
        x2 = axit[0]
        y1 = int(k * x1 + b)
        y2 = int(k * x2 + b)
        cv2.line(oimg, (x1, y1), (x2, y2), (0, 23, 255), 1, cv2.LINE_AA)
        cv2.line(oimg, (x1, y1), (x0,y0), (0, 23, 255), 1, cv2.LINE_AA)
        cv2.circle(oimg, (x1,y1), 2, (0, 123, 255), -1)
        # cv2.imshow('msss', oimg)


    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200504160602430.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzI3NTQ1ODIx,size_16,color_FFFFFF,t_70#pic_center =300x300) 角度:11.332886626198873 时间:0:00:00.506669

    5.Pyqt5

    界面设计就没什么好说了

    5.1功能

    1.从摄像头读取照片
    2.设置记录的时间和间隔
    3.生成csv表格
    4.可视化折线图
    初略效果图

    偏差在0.2左右,主要是中心点在变动

    自学的python,很多代码不扎实,不太会写,有很多冗余的步骤,由于window中的pyhton,opencv库也不是编译的,效率较低,还有很多优化的空间。

    更新:由于GUI界面操作不够人性化,特意改了一个主程序版本,去掉了PYQT界面,只需要改动最后的图片路径即可 主程序代码见 github

    使用方法:

    点击0刻度位置

    图片关闭,等待结果

    查看输出文件夹可以看到处理过程

    if __name__=="__main__":
        # 输入文件夹,改变图片路径即可
        inputpath='input/2.jpg'
        # 输出文件夹
        outputpath='output'
        p0=markzero(inputpath)
        ang1 =decter(inputpath,outputpath,p0)
        print(ang1)


    有GUI代码见 github
